Propriétés générales de la position

Fonction Forme de panneau

Dans la zone Général, vous pouvez définir les propriétés suivantes de la position.

Numéro de position

Permet d'entrer le numéro de la position. Si vous entrez un numéro de position existant, le programme vous en informe dans un message et remplace automatiquement le numéro saisi par le premier numéro de position disponible.
Le numéro de position le plus élevé possible est 9999.

Classe de résistance du béton

Affiche, à titre d'information, la classe de résistance du béton réglée dans les Options.

Catalogues de sections

Vous pouvez sélectionner dans la zone de liste tous les catalogues de section définis comme Catalogues de sections TS.

Type de TS

Selon le catalogue de sections sélectionné, vous avez le choix entre plusieurs types de panneaux dans cette zone de liste.

Pliage

Vous pouvez définir ici la direction de l'axe de pliage du panneau. Si vous choisissez le sens de pliage transversal, les barres longitudinales sont pliées ; si vous choisissez longitudinal, les barres transversales sont pliées.

Longueur panneau/Largeur panneau

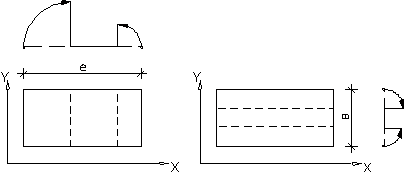

Selon le sens de pliage spécifié, vous définissez ici la taille du panneau perpendiculairement au sens de pliage. La dimension grisée résulte de la saisie de la forme de façonnage. La longueur de pliage spécifiée (=e dans l'illustration suivante) ne doit pas être dépassée.

Si vous avez choisi le sens de pliage transversal (barres longitudinales pliées), vous pouvez définir la largeur panneau ; si vous avez choisis le sens de pliage longitudinal la longueur panneau.

A noter : Si vous modifiez le catalogue de sections ou le type de panneau, différents paramètres liés à la forme tels que la longueur de crosse ou les longueurs d'ancrage calculées par le programme sont automatiquement ajustés.
