Bibliothèques de matériaux

Domaine d'activitéPièces, surfaces, étages

Les bibliothèques de matériaux représentent le lien entre la géométrie des éléments de construction et le calcul des quantités. Vous êtes libre de choisir la bibliothèque que vous utilisez. Elle assurera une standardisation des projets de votre cabinet et simplifiera la communication avec des programmes de DQE.

Les bibliothèques permettent de sélectionner les matériaux/qualités des éléments d'architecture.

Les boîtes de dialogue Propriétés des éléments d'architecture contiennent un bouton Choix bibliothèque/Bibliothèque assigné. Celui-ci vous permet de décider si le choix des matériaux s'effectue dans des listes personnalisées que vous complétez peu à peu, ou si vous voulez utiliser des bibliothèques personnalisées, prédéfinies ou importées.

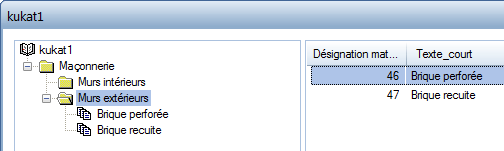

Structure hiérarchique des bibliothèques

La structure hiérarchique des bibliothèques peut comporter jusqu’à 3 niveaux :

Niveau hiérarchique supérieur (tronc bibliothèque) :

0012	Maçonnerie

Niveau hiérarchique suivant (branche de bibliothèque) :

001	Murs intérieurs
002	Murs extérieurs

Le numéro de référence est donc le suivant :
0012001 pour les murs intérieurs et 0012002 pour les murs extérieurs

Entrée de bibliothèque :

46	Brique perforée
47	Brique recuite

Le numéro de référence de l'entrée brique perforée sous la branche murs extérieurs est donc : 001200246

Propriétés de format et attributs

Lorsque vous saisissez ou modifiez des bibliothèques à l'aide de la fonction Bibliothèque, le bouton Attributs du menu contextuel vous permet d'assigner des paramètres supplémentaires tels qu'un hachurage, une épaisseur, une priorité, un métier et une unité à chaque entrée de la bibliothèque ou à chaque matériau. Lorsque vous sélectionnez ce matériau pour un élément, ces paramètres sont automatiquement appliqués. Vous pouvez aussi définir et modifier ces attributs ultérieurement.

Vue d'ensemble des bibliothèques prédéfinies/pouvant être importées

KUKAT1 à KUKAT5	"Bibliothèques clients" qui peuvent être créées par l'utilisateur.
NEM_POS	Bibliothèque de composants Allplan BCM au format de bibliothèque Allplan.
NEM_ELE	Bibliothèque d'ouvrages Allplan BCM au format de bibliothèque Allplan.
Allplan_BCM	Accès direct aux positions Allplan BCM ; aucune importation nécessaire. Conditions : Allplan BCM est installé sur un poste du réseau Le lecteur contenant les données Allplan BCM est partagé et accessible depuis le poste CAO Lors du premier appel de la bibliothèque, vous devez régler le chemin d’accès des données Allplan BCM.
Nevaris	Accès direct aux positions Nevaris, import inutile. Conditions : Démarrage de Nevaris à partir de la version 2.0 Entrées du registre de Nevaris disponibles

Système de catalogue	Accès direct à un système de gestion de bibliothèques quelconque. La DLL correspondante doit être accessible et avoir été sélectionnée via la fonction Interfaces - Liaison à une bibliothèque quelconque dans Allmenu.

Il est possible d’exporter les quantités de plusieurs documents ou d’un projet complet : les listes bâtiment vous permettent d’exporter toutes les quantités d’un projet entier par un simple clic de la souris, sans avoir à sélectionner les calques individuellement. Par l'intermédiaire d'un tableau de mappage défini par l'utilisateur, l'interface intelligente CAO-DQE recherche automatiquement toutes les quantités requises et les transmet intégralement au logiciel de DQE.

Si vous avez modifié votre modèle, vous pouvez mettre à jour les quantités en quelques clics de la souris. En outre, vous pouvez créer et éditer vous-même des bibliothèques personnalisées. Vous avez alors la possibilité de définir automatiquement divers paramètres tels que les hachurages, l'épaisseur, la priorité, le corps de métier et la grandeur. Vous pouvez aussi définir et modifier ces attributs ultérieurement.
