Modifier et enregistrer des ouvertures du modeleur d’ouvertures

Domaine d'activitéEléments

Lorsque vous ouvrez une baie de porte ou de fenêtre créée précédemment à l’aide de la fonction Ouvrir un fichier Favoris, l’ouverture s’affiche dans l’aperçu et vous pouvez y ajouter ou en retirer des éléments, ou encore en modifier les paramètres.

• Vous devez avoir déjà créé et enregistré des baies de portes ou de fenêtres parmi les Favoris dans le Modeleur d'ouvertures.

Pour modifier une ouverture du modeleur d’ouvertures

1. Cliquez sur Modeleur d'ouvertures (appel de la fonction).


   Vous pouvez appeler la fonction Modeleur d'ouvertures de l'une des manières suivantes

   • Barre d'actions : Rouleau Architecture Tâche Gros œuvre Domaine d'activité Eléments

   • Barre des menus : Créer Architecture Spécial : murs, ouvertures, éléments de construction

   • Palette : Fonctions Zone Créer dans le module :

   Spécial : Murs, ouvertures, éléments de construction

2. Définissez le point d'accrochage de l'ouverture.


   Définissez le point qui vous servira à définir les déplacements en cliquant à l'endroit souhaité dans l'icône.

   Vous disposez des options suivantes :







   Pour les ouvertures (portes et fenêtres par exemple), vous disposez des options suivantes :

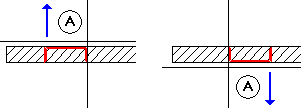

   Un aperçu de la baie est accroché au réticule. Le sens d’ouverture est affiché (à considérer tout particulièrement dans le cas de murs multicouches dont les couches sont décalées).



   Ligne de mur cliquée = côté extérieur de l'ouverture

3. Cliquez sur le mur. La distance au point le plus proche s’affiche automatiquement et vous pouvez la modifier à votre gré.
4. Entrez la largeur de l’ouverture.

   La boîte de dialogue Modeleur d'ouvertures s'affiche.

5. Indiquez si vous voulez modifier une fenêtre ou une porte en cliquant sur le bouton radio approprié.

   A noter : Les baies de portes et de fenêtres sont enregistrées dans des fichiers distincts.

6. Cliquez sur Ouvrir un fichier Favoris dans la partie inférieure gauche de la boîte de dialogue et sélectionnez une ouverture.

   L’ouverture sélectionnée apparaît dans l’aperçu de la boîte de dialogue Modeleur d'ouvertures.

7. Pour la modifier, procédez comme pour la saisie initiale.

   Astuce : Cliquez sur Annuler ou Rétablir pour parvenir à l'état de l'ouverture à partir duquel vous voulez débuter l'édition.

   A noter : Cliquez à l'aide du bouton droit de la souris sur l'élément à modifier dans l'aperçu de la boîte de dialogue Modeleur d'ouvertures. La boîte de dialogue Propriétés correspondant à l’élément cliqué s’affiche et vous pouvez y modifier les paramètres de votre choix.

   Astuce : Si vous cliquez sur une macro à l'aide du bouton droit de la souris, vous pouvez la supprimer, l'échanger ou en modifier ultérieurement le point de référence à l'aide des commandes correspondantes du menu contextuel.

   Astuce : Choisissez une élévation ou une isométrie appropriée si vous voulez sélectionner un linteau ou un caisson de store par exemple.

8. Si vous voulez ajouter des éléments, cliquez sur les icônes des éléments dont vous voulez pourvoir l’ouverture.

   Vous pouvez sélectionner les fonctions suivantes :

   • Tableaux
   • Feuillure
   • Caisson de store
   • Linteau
9. La boîte de dialogue Propriétés correspondante s'affiche. Définissez les paramètres de l’élément, puis cliquez sur OK pour valider.
10. Cliquez au besoin dans le schéma pour indiquer la couche dans laquelle créer l’élément ou le côté de l’ouverture concerné.
11. Dans la boîte de dialogue Modeleur d'ouvertures, vous pouvez vous aider des fonctions suivantes pour faire votre saisie :
    • Les fonctions Annuler et Rétablir permettent d'annuler ou de rétablir les modifications apportées.
    • Le schéma affiche une représentation réaliste de l’ouverture dans le gros œuvre. Chaque opération y est reportée en temps réel.
    • Les fonctions Zoom avant et Zoom arrière permettent d'agrandir et de réduire progressivement le détail. Vous pouvez aussi basculer en vue en plan, en élévation ou afficher l'une des projections prédéfinies.
12. Une fois que vous avez défini les paramètres d’un élément, cliquez sur Reprendre l'élément pour ajouter l’élément défini à l’ouverture.
13. Cliquez successivement sur les icônes des autres éléments constitutifs de l’ouverture en cours de création, puis répétez les opérations décrites aux points 9 à 12.

    A noter : Vous pouvez créer des tableaux, un caisson de store ou un linteau pour chaque couche du mur. Vous pouvez créer une feuillure sur les deux faces de chaque couche, soit deux feuillures par couche.

14. Lorsque vous avez terminé la définition de l'ouverture, validez la boîte de dialogue Modeleur d'ouvertures en cliquant sur OK.

    La boîte de dialogue Enregistrer s'affiche.

15. Indiquez un nom différent pour l’ouverture modifiée ou sélectionnez celui de l’ouverture initiale pour remplacer celle-ci.
    Cliquez sur OK pour valider.

    L’ouverture modifiée est enregistrée parmi les Favoris et mise en place dans le mur.

    A noter : Vous pouvez relire dans la boîte de dialogue Modeleur d'ouvertures les ouvertures enregistrées parmi les Favoris à l'aide de la fonction Ouvrir un fichier Favoris et éventuellement en modifier les paramètres.

    A noter : Si vous quittez la boîte de dialogue Enregistrer en cliquant sur Annuler, la macro est placée dans le mur mais n'est pas enregistrée.

    A noter : Les baies de portes et de fenêtres sont enregistrées dans des dossiers distincts.
