Générer un volume d’intersection

Domaine d'activitéOpérateurs booléens

Permet de créer le volume d'intersection ou la surface d'intersection de deux volumes sécants ou de deux surfaces 3D sécantes. A l'issue du processus, les volumes ou surfaces initiaux sont supprimés et de nouvelle arêtes sont créées au niveau des points d'intersection.

A noter : Le volume d'intersection possède les propriétés et attributs du premier volume sélectionné.

Pour générer le volume d'intersection de deux volumes sécants

1. Cliquez sur Générer un volume d'intersection (appel de la fonction).


   Vous pouvez appeler la fonction Générer un volume d'intersection de l'une des manières suivantes

   • Barre d'actions : Rouleau Dessin Tâche Modélisation libre Domaine d'activité Opérateurs booléens

   • Barre des menus : Créer Modules supplémentaires Modeleur 3D

   • Palette : Fonctions Zone Créer dans le module :

   Modeleur 3D

2. Sélectionnez le premier volume. Ce volume définit les propriétés et attributs du volume d'intersection.
3. Sélectionnez le deuxième volume.

   Le volume d'intersection est créé, les volumes initiaux sont supprimés.
   De nouvelles arêtes sont créées aux intersections.

   Remarque : Si possible, des objets 3D polygonaux sont créés pour les éléments de sortie polygonaux. Pour les éléments de sortie avec courbes, des objets 3D généraux (BReps, NURBS) sont créés.

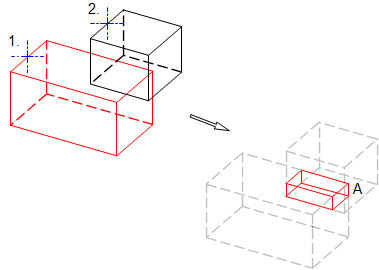

   (1) Sélectionner le premier volume
   (2) Sélectionner les autres volumes
   (A) Volume d'intersection
