Impression de plans en couleur

Domaine d'activité Mise en page

Conditions pour pouvoir imprimer des plans en couleur :

• L'imprimante/imprimante grand format prend en charge l'impression en couleur et l'option d'impression couleur est activée pour cette imprimante (si elle est disponible).
• Le pilote prend en charge l'impression couleur (le pilote vectoriel Allplan HPCOL_DESIGNJET par exemple).

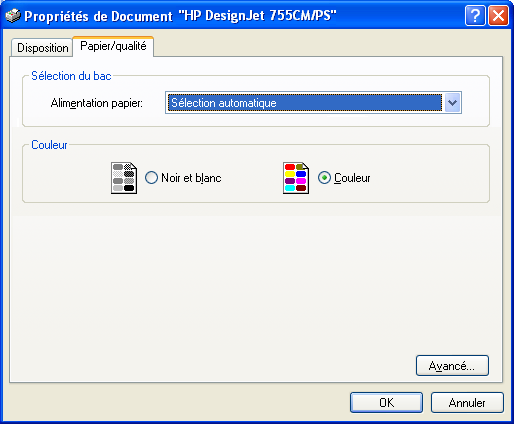

• Pour les pilotes Windows : Dans les propriétés de l'imprimante, Impression couleur est définie (fonction Imprimer des plans, onglet Imprimante, cadre Paramètres, Paramètres, par exemple dans l'onglet Papier/Qualité)




• Dans les assignations plumes et couleurs (fonction Imprimer des plans, onglet Profil d'impression, option Assignation plume et couleurs, Régler) l'option Imprimer en couleur est définie dans la zone Options supplémentaires.

Rapport couleurs à l'écran/couleurs à l'impression

Pour que la couleur à l'écran corresponde à la couleur lors de l'impression, il faut définir le paramétrage des assignations plumes et couleurs (fonction Imprimer des plans, onglet Profil d'impression, option Assignation plume et couleurs, Régler). Vous pouvez assigner aux couleurs des 15 plumes Allplan ou à chacune des 256 couleurs de base une couleur sur le tracé.
Si l'option Assignation plume et couleurs est désactivée ou si les couleurs disponibles ne peuvent pas être modifiées, la couleur à l'écran correspondra à la couleur lors de l'impression.

Les assignations de couleurs utilisées pour les éléments dépendent de l'activation de l'option La couleur montre la plume :

La couleur montre la plume signifie que la couleur avec laquelle un élément est représenté à l'écran dépend de son épaisseur de plume. Les éléments dessinés avec une même épaisseur de plume sont donc toujours représentés dans la même couleur à l’écran, quelle que soit la couleur qui leur a été individuellement assignée. Vous pouvez définir la correspondance entre les plumes et les couleurs dans les Options, page Environnement de travail - Couleurs de plumes. Vous pouvez activer ou désactiver l'option La couleur montre la plume dans la fonction Représentation à l'écran (Appel de la fonction).

Vous pouvez appeler la fonction Représentation à l'écran de l'une des manières suivantes

• Barre des menus : Affichage

• Barre de titre : Barre d'outils d'accès rapide Affichage

• Option La couleur montre la plume activée : la couleur des éléments est fonction de la couleur assignée aux plumes 1 à 15 dans les Options, page Environnement de travail - Couleurs de plumes.
• Option La couleur montre la plume désactivée : les éléments sont représentés dans la couleur qui leur a été assignée lors de leur création ou de leur modification.

Impression couleur de remplissages et de surfaces d'images

Vous pouvez déterminer si les remplissages et surfaces de pixels sont en couleurs ou en niveaux de gris dans le menu Imprimer des plans, onglet Profil d'impression en activant ou en désactivant l'option Remplissages et surfaces de pixels en niveaux de gris.

Impression couleur des lignes, textes, valeurs de cote, etc.

Vous pouvez définir au moment de l'impression si les lignes (et d'autres éléments de dessin 2D tels que les textes et les valeurs de cote) sont imprimées en couleur, en niveaux de gris ou en noir.
Dans Imprimer des plans, onglet Profil d'impression activez l'option Assignation plume et couleurs et cliquez sur Régler. Dans la zone Options supplémentaires, vous avez le choix entre les options Imprimer en couleur, Couleurs des lignes en niveaux de gris et Couleurs des lignes en noir.
Si dans l'onglet Profil d'impression, l'impression des remplissages et surfaces de pixels en niveaux de gris est désactivée, les paramètres Couleurs des lignes en niveaux de gris et Couleurs des lignes en noir permettent d'afficher les lignes en niveaux de gris (en noir et blanc) et les surfaces de pixels en couleurs. Lorsque l'option Imprimer en couleur est activée, les deux types d'éléments (les lignes et les remplissages) sont représentés en couleur.
