Longueur modulaire (trame modulaire) avec la saisie de points

Dessiner avec précision à l'aide de la saisie de points

Si vous créez ou éditez des éléments d’architecture à l’aide de la saisie de points, vous avez la possibilité de positionner les points ou les éléments dans une trame modulaire paramétrable.

Activer et régler la trame modulaire

Les possibilités suivantes sont proposées dans la ligne de dialogue :

• Cliquez sur Longueur modulaire pour activer la trame modulaire ; cela désactivera automatiquement la saisie de points via dX et dY.
• Dans le champ de sélection central, vous pouvez entrer ou sélectionner la longueur modulaire du module de base :

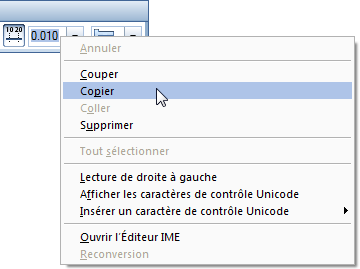

• En cliquant dans le champ de sélection du module de base à l’aide du bouton droit de la souris, vous pouvez appeler un menu contextuel contenant des fonctions permettant de saisir des valeurs numériques :



• Dans le champ de sélection à droite, vous pouvez sélectionner l’un des paramétrages suivants pour la trame modulaire :



  • Brique + largeur de joint (1 cm par exemple) forment une unité modulaire
  • Dimension saille/module : unité modulaire sans supplément pour joint suivant
  • Dimension extérieure - : déduction d’une largeur de joint
  • Dimension ouverture +: ajout d'une largeur de joint correspondant au joint suivant



1 Module ou dimension saillie
2 Dimension extérieure -
3 Dimension ouverture +

• En cliquant à l’aide du bouton droit de la souris dans le champ de droite, vous pouvez accéder à la commande Saisie de la largeur du joint :



Dessiner en activant la trame modulaire

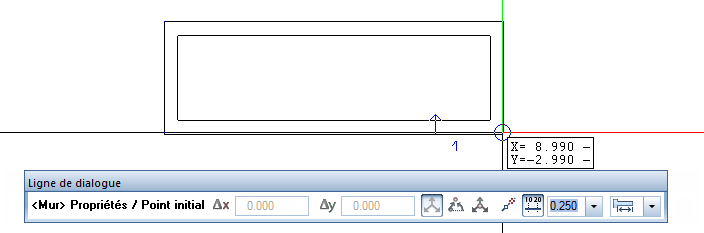

Lorsque vous dessinez des murs, choisissez la longueur du module de base adaptée et sélectionnez l'option Dimension extérieure - ; la distance au point initial du mur selon X et selon Y est affichée en permanence dans une info-bulle accrochée au réticule :

L’extrémité du mur peut uniquement être positionnée à une distance coïncidant avec un point de la trame modulaire sélectionnée.

Astuce : La trame modulaire permet de s'orienter plus facilement lors du dessin dans la fenêtre d'animation.

Astuce : Lorsque l'option Longueur modulaire est activée, la touche TAB vous permet de basculer rapidement entre les paramétrages de trame Dimension saillie/module, Dimension extérieure - et Dimension ouverture + lors du dessin.

Astuce : Vous pouvez également utiliser la trame modulaire lors du dessin avec chemins de repérage.
