Toile tendue 3 points, 4 points

Domaine d'activitéObjets 3D

Permet de modéliser une surface 3D ou un volume 3D comportant trois ou quatre sommets s'affaissant vers le bas ou arqué(e) vers le haut.
La courbure est obtenue en discrétisant la surface en triangles. La fonction permet de créer des toiles tendues, mais vous pouvez aussi vous en servir pour relier des éléments présentant des hauteurs différentes à une surface ou à un volume 3D et créer ainsi des surfaces et des volumes "gauches".

Applications possibles : rampes, écoulements de sol dans cuvelages en béton, petits modèles de terrains, toitures de forme quelconque sur bâtiments de plan irrégulier (le volume 3D doit ensuite être converti en plans).

Pour créer une surface arquée comportant trois ou quatre sommets

1. Cliquez sur Toile tendue trois points, quatre points (appel de la fonction).


   Vous pouvez appeler la fonction Toile tendue trois points, quatre points de l'une des manières suivantes

   • Barre d'actions : Rouleau Dessin Tâche Modélisation libre Domaine d'activité Objets 3D

   • Barre des menus : Créer Modules supplémentaires Modeleur 3D

   • Palette : Fonctions Zone Créer dans le module :

   Modeleur 3D

2. Cliquez sur les sommets de la toile tendue.

   A noter : La saisie s'arrête automatiquement après la définition du quatrième point. Si vous créez une toile tendue à trois points, appuyez sur ECHAP après avoir entré le troisième point.

3. Définissez les paramètres de la toile tendue.

   Appuyez sur Appliquer chaque fois que vous modifiez un paramètre ; la toile tendue est recalculée et sa représentation est mise à jour.

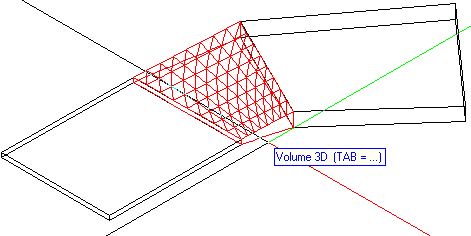

4. Si vous choisissez l'option Volume, entrez le bord inférieur du volume. Cliquez pour cela sur un point dans une élévation ou dans une vue isométrique.
5. Une fois que vous avez défini la toile tendue qui vous convient, validez en cliquant sur OK.
