Paramètres Niche, évidement, rainure, percement

Permet de sélectionner le type d’ouverture pratiqué dans le mur : niche ou rainure, évidement, percement

(1) Niche
(2) Evidement
(3) Niche polygonale
(4) Evidement polygonal
Fig. : Différence entre une niche et un évidement et entre une niche polygonale et un évidement polygonal.

A noter : Contrairement à ce qui se passe pour les niches, les quantités équivalentes aux évidement ne sont pas déduites des surfaces correspondantes dans les métrés.

A noter : Avant de pouvoir sélectionner le type d'ouverture

Ouverture quelconque avec contour enregistré comme symbole, vous devez dessiner le contour et la forme en vue en plan, dimensions comprises, de l'ouverture souhaitée dans le domaine d'activités Dessiner et l'enregistrer en tant que symbole. La hauteur et la longueur maximales de l’ouverture sont égales à la hauteur/longueur et à la largeur maximales du symbole et ne peuvent pas être modifiées lors de la saisie de l’ouverture.

A noter : La position dans l'espace d'une ouverture quelconque avec contour enregistré comme symbole dans la direction Z est définie à l'aide de la Hauteur BS ou de la Hauteur BI, puisque sa hauteur ne peut pas être modifiée. La largeur de l’ouverture est égale à la largeur du symbole.

Ce paramètre peut être entré pour les niches et les évidements ; cliquez pour ce faire sur la boîte de dialogue.

Pour insérer une nouvelle valeur dans la bibliothèque pour les valeurs saisies, cliquez sur et saisissez la nouvelle valeur.

Pour supprimer une entrée, sélectionnez l'entrée concernée, puis cliquez sur .

Pour charger et modifier une certaine entrée pour apporter une modification dans le champ de saisie, sélectionnez l'entrée puis cliquez sur . Important : Les entrées modifiées ne sont pas ajoutées à la sélection ni enregistrées.

Ce paramètre peut être entré pour les niches et les évidements ; cliquez pour ce faire sur la boîte de dialogue.

Si vous voulez créer un percement dans le mur, la profondeur doit être au moins égale à l’épaisseur du mur.

Permet de définir la hauteur du bord inférieur de la niche / de l’évidement.

Ce paramètre peut être défini pour les niches et les évidements.

Ce paramètre apparaît uniquement si vous avez sélectionné une forme d’ouverture circulaire ou polygonale.

Entrez la valeur souhaitée.

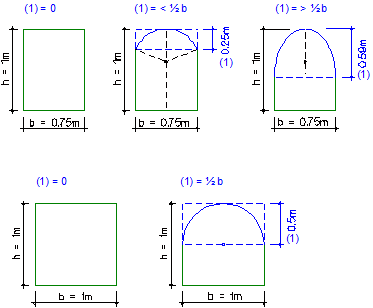

(1) Hauteur flèche
Fig. : Exemples de valeurs pour Hauteur flèche supérieure

Distance entre le bord supérieur de l’allège et le début de la flèche.

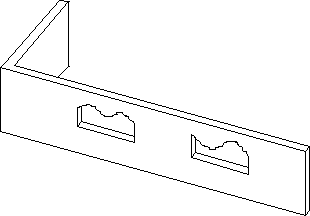

Dans le cas du type d'ouverture Ouverture quelconque avec contour enregistré comme symbole, vous permet de sélectionner un contour d'ouverture représenté en élévation enregistré en tant que symbole.

Cette forme d’ouverture est représentée avec sa largeur et sa hauteur maximales dans le cadre Représentation.

Ces différents paramètres sont expliqués graphiquement dans le cadre Représentation .

Cliquez sur Haut... pour choisir le mode de définition de la hauteur de l'ouverture. La hauteur peut être définie sous votre de valeur absolue, par rapport aux plans de référence, par rapport à un plan quelconque ou par rapport à un plan d'espacement, par rapport à une surface de référence ou par rapport à un élément de construction existant.

Le mode de définition du bord inférieur et du bord supérieur de l’élément est représenté ici par des symboles. Cliquez sur Haut... pour modifier le mode de définition de la hauteur.

Permet de spécifier si la rainure, l’évidement ou le percement en cours de création doit être visible dans les coupes et dans les projections 3D ou non.

Cliquez sur

pour enregistrer la niche, l’évidement, la rainure ou le percement défini parmi les Favoris.
Cliquez sur

pour ouvrir un fichier Favoris précédemment enregistré.

Permet de définir la manière dont la niche, la rainure, l’évidement ou le percement défini doit être représenté dans les vues en plan.

Pour placer une macro déjà définie dans l'ouverture, cliquez sur

et sélectionnez la macro souhaitée dans la palette Bibliothèque.
