Schnittdarstellung nach US Standard

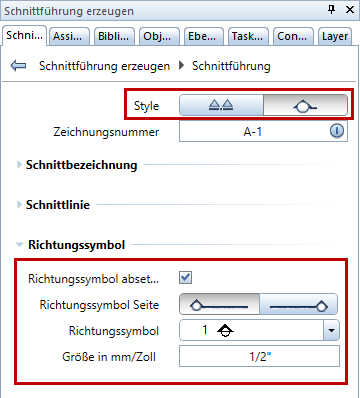

• Umschalten und Parametereingabe über Darstellung einstellen
• Bei Style oben in der Palette wird auf US Standard umgestellt; darunter wird die Zeichnungsnummer (Text) eingegeben.
• Im Bereich Richtungssymbol werden Seite (links/rechts zur Schnittrichtung) und Größe des Richtungssymbols festgelegt.



• Die Schnittführung wird wie gewohnt eingegeben; nach Drücken von ESC wird das neue Richtungssymbol abgesetzt und die Schnitttiefe festgelegt.

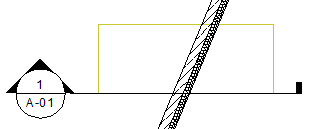

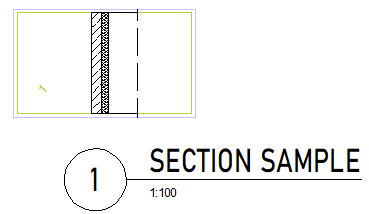

• Beim Absetzen wird der Schnitt automatisch nach US Standard beschriftet. Der Inhalt der Beschriftung wird wie gewohnt in der Palette festgelegt.
