Wandvorschau

Bisher konnten Sie beim Zeichnen von mehrschaligen Wänden in der Vorschaugrafik Bauteilachse und Anzahl der Schichten erkennen. Weil die Flächenelemente (Schraffur, Muster, Füllfläche) der einzelnen Schichten aus Performancegründen in der Vorschau nicht dargestellt werden konnten, wurden die Ausdehnungsrichtung mit einem Pfeil und Lage der ersten Schicht durch die Zahl 1 gekennzeichnet.

Abb.: Vorschau dreischalige Wand in Allplan 2020, mit Kennzeichnung von Ausdehnungsrichtung und erster Schicht

In der aktuellen Version von Allplan ist das nicht mehr nötig, denn die Flächenelemente werden nun auch schon in der Vorschaugrafik dargestellt. Schichten und Ausdehnungsrichtung sind damit auf den ersten Blick zu erkennen.

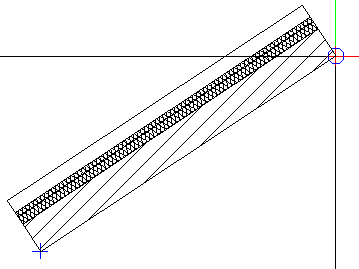

Abb.: Vorschau dreischalige Wand in Allplan 2021, mit Flächenelementen
