Dachmodellierung, eine Einführung

Aufgabenbereich Dach

Dachebenen sind keine Dächer!

Im Aufgabenbereich Dach steht Ihnen zum Erzeugen von Sattel-, Pult-, Mansard- und Tonnendächer die Funktion Dachebene zur Verfügung. Desweiteren finden Sie hier die Funktion Gaube, die Ihnen die Konstruktion komplexer Dächer wesentlich erleichtert.

Aber Achtung!

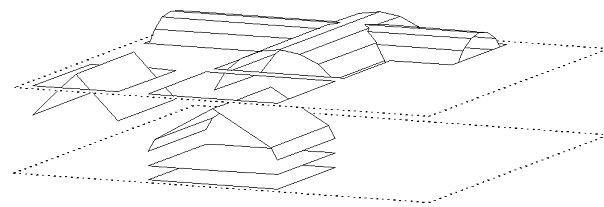

Sie haben es hier nicht direkt mit Dächern zu tun, sondern mit einer Ansammlung von Dach-Ebenenpaaren! Sie haben Vorrang vor den Standardebenen und stanzen diese aus.

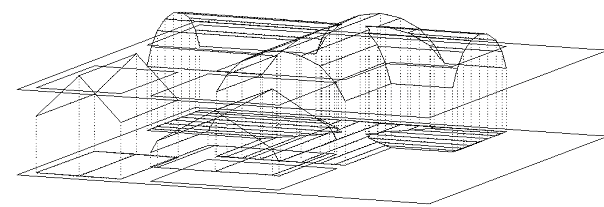

Nach der Ebenenerstellung werden die Konstruktionselemente in diesen Bereich hineingezeichnet. Diese Bauteile passen sich sofort an den Verlauf der Ebenen an.

Die eigentliche Dachhaut muss später mit der Funktion Dachhaut, eventuell auch Decke, oder mit Hilfe anderer Architekturbauteile erzeugt werden.

Denken Sie daran, dass Sie kein festes Dach, sondern eine Ansammlung von freien Ebenen erzeugen.
Alle Bezeichnungen - First-, Traufhöhe, Neigung etc. - beziehen sich in Allplan ausschließlich auf die Ebenen.

Tipp: Erzeugen Sie stets nur die Ebenen, die Sie für die Elemente brauchen, die Sie gerade eingeben.
