Tourner des éléments 3D autour d'un point fixe dans deux directions (deuxième direction comme plan)

Fonction Tourner librement des éléments 3D

Pour faire tourner des éléments 3D autour d'un point fixe dans deux directions (deuxième direction comme plan)

1. Cliquez sur Tourner librement des éléments 3D (appel de la fonction).


   Vous pouvez appeler la fonction Tourner librement des éléments 3D de l'une des manières suivantes

   • Barre d'actions : Zone de tâches Modifier
   • Barre d'actions : Rouleau Dessin Tâche Modélisation libre Domaine d'activité Objets 3D

   • Barre des menus : Modifier Modules supplémentaires Modeleur 3D

   • Palette : Fonctions Zone Modifier dans le module :

   Modeleur 3D

2. Sélectionnez l'élément à faire tourner (voir le point 1. dans la figure).
3. Sélectionnez le point fixe autour duquel l'élément doit tourner (voir le point 2. dans la figure).
4. Sélectionnez le point de direction pour la première rotation (point de départ de la première direction de rotation, voir le point 3. dans la figure).
5. Sélectionnez le point de direction cible de la première rotation (point cible de la première direction de rotation, voir le point 4. dans la figure).
6. Sélectionnez le point de direction auxiliaire pour la deuxième rotation (point de départ de la deuxième direction de rotation, voir le point 5. dans la figure).
7. Sélectionnez le point de direction auxiliaire cible pour la deuxième rotation de sorte qu'il se trouve dans le plan de la direction cible (voir le point 6. dans la figure).

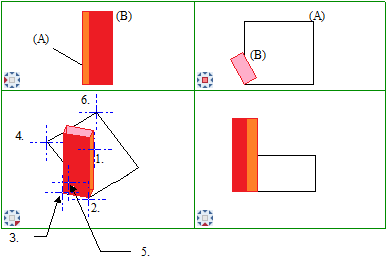

   (A) Surface
   (B) Parallélépipède
   1. Faire tourner ce parallélépipède
   2. Point fixe
   3. Du point de direction
   4. Au point de direction
   5. Du point de direction auxiliaire
   6. Au point de direction auxiliaire
   Le deuxième point de direction auxiliaire sert avant tout à définir le plan dans lequel se trouve le premier point de direction auxiliaire.

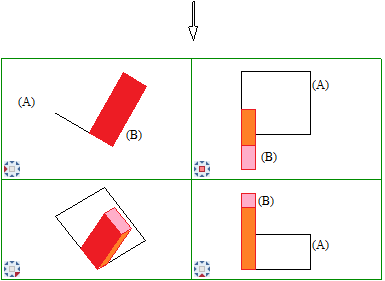

   Le parallélépipède tourne vers une position parallèle et perpendiculaire à la surface.



   (A) Surface
   (B) Parallélépipède
