Angle de déflexion Beta

Paramètres du carrefour giratoire

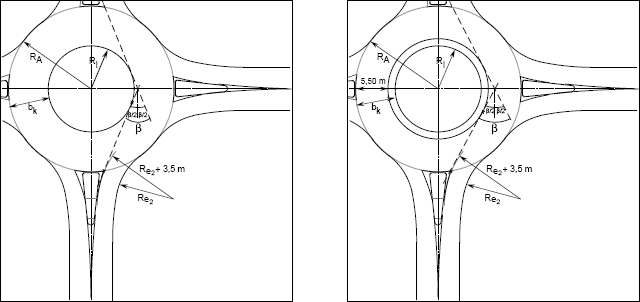

Figure de gauche : carrefour sans anneau intérieur ; figure de droite : carrefour avec anneau intérieur autour de l'îlot central.

Il est conseillé de définir un angle de déflexion Beta de 45 grades au minimum à toutes les entrées. Dans les carrefours giratoires ne permettant pas un positionnement optimal des autres éléments, la définition d'une déflexion importante au moyen de l'îlot central permet de compenser les risques posés à la sécurité. L'exigence d'un angle de déflexion Beta >=45 grades est généralement satisfaite dans les carrefours giratoires à quatre voies possédant de grands diamètres extérieurs (> 32 m environ). Dans les carrefours giratoires à quatre voies de diamètre extérieur moindre, l'angle de déflexion exigé peut être obtenu en définissant un rayon intérieur de l'îlot central au moins deux fois plus large que la largeur de la chaussée b dans la voie d'accès au carrefour. Pour réaliser un tel carrefour, les conditions suivantes doivent être remplies :

• Arrivée centrée des voies sur le carrefour
• Anneau de circulation parfaitement circulaire
• Largeurs de chaussées conformes aux normes
• Pas d'anneau de pavage autour de l'îlot central, ou anneau de pavage nettement surélevé.
