Plans de référence dans la boîte de dialogue Hauteur, détails

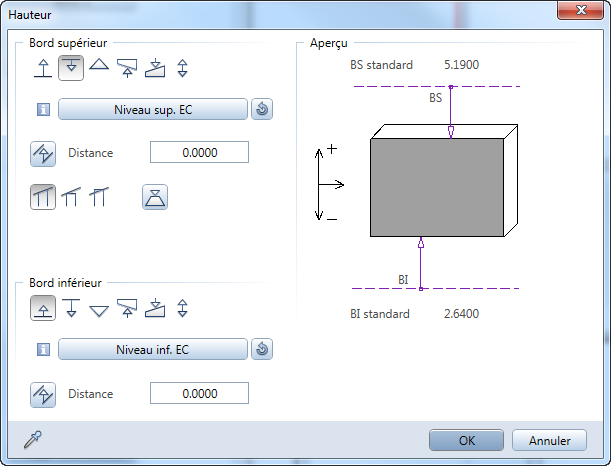

Le bouton Hauteur vous permet d'appeler la boîte de dialogue Hauteur, où vous pouvez définir ou modifier la hauteur des éléments de construction. Le nom du plan de référence sélectionné s'affiche dans le bouton Sélection du plan de référence.

Cadre Bord supérieur

Le bouton Sélection du plan de référence affiche le plan standard ou un plan de référence au choix dans le modèle de plan ou le calque actif. Le plan de référence sélectionné dans cette zone influe ensuite uniquement sur le bord supérieur de l'objet modifié si l'option Lié au plan supérieur est activée.

Remarque : Si l'option Lié au plan inférieur est sélectionnée, le plan de référence situé dans la zone du bord inférieur prévaut. Dans ce cas, le plan de référence situé dans la zone du bord supérieur n'a aucune influence.

Le nom du plan de référence sélectionné s'affiche dans le bouton.

• Un point d'interrogation devant le nom du plan de référence (par ex. : ? Grenier - plan supérieur) signifie que le plan de référence utilisé n'appartient pas au modèle de plan actif (c.à.d. le modèle auquel le document est assigné) et qu'il n'influe donc pas sur la hauteur d'élément. Sinon, le plan standard supérieur sera utilisé.
• Un point d'interrogation devant le texte Inconnu (par ex. : ? Inconnu) signifie que le plan de référence précédemment sélectionné n'est plus disponible (c.à.d. que ce plan de référence a été supprimé du modèle de plan ou du document) et qu'il n'influe ainsi pas sur la hauteur d'élément. Sinon, le plan standard supérieur sera utilisé.

La hauteur de l'élément de construction s'adapte en premier lieu aux plans ou surfaces associés. Si le bord supérieur de l'élément de construction n'a été associé à aucun plan ni aucune surface, la hauteur d'élément se rapporte aux plans de référence avec la priorité suivante : plans de référence quelconques, plans de toiture, plans de référence standard.

Remarque : Le niveau de structure du plan de référence dans le modèle de plan s'affiche dans l'info-bulle du bouton Sélection du plan de référence (Bâtiment A > Rez-de-chaussée > Bord supérieur du rez-de-chaussée).

Cadre Bord inférieur

Le bouton Sélection du plan de référence affiche le plan standard ou un plan de référence au choix dans le modèle de plan ou le calque actif. Le plan de référence sélectionné dans cette zone influe ensuite uniquement sur le bord inférieur de l'objet modifié si l'option Lié au plan inférieur est activée.

Remarque : Si l'option Lié au plan supérieur est sélectionnée, le plan de référence situé dans la zone du bord supérieur prévaut. Dans ce cas, le plan de référence situé dans la zone du bord inférieur n'a aucune influence.

Le nom du plan de référence sélectionné s'affiche dans le bouton.

• Un point d'interrogation devant le nom du plan de référence (par ex. : ? Grenier - plan supérieur) signifie que le plan de référence utilisé n'appartient pas au modèle de plan actif (c.à.d. le modèle auquel le document est assigné) et qu'il n'influe donc pas sur la hauteur d'élément. Sinon, le plan standard inférieur sera utilisé.
• Un point d'interrogation devant le texte Inconnu (par ex. : ? Inconnu) signifie que le plan de référence précédemment sélectionné n'est plus disponible (c.à.d. que ce plan de référence a été supprimé du modèle de plan ou du document) et qu'il n'influe ainsi pas sur la hauteur d'élément. Sinon, le plan standard inférieur sera utilisé.

La hauteur de l'élément de construction s'adapte en premier lieu aux plans ou surfaces associés. Si le bord inférieur de l'élément de construction n'a été associé à aucun plan ni aucune surface, la hauteur d'élément se rapporte aux plans de référence avec la priorité suivante : plans de référence quelconques, plans de toiture, plans de référence standard.

Remarque : Le niveau de structure du plan de référence dans le modèle de plan s'affiche dans l'info-bulle du bouton Sélection du plan de référence (Bâtiment A > Rez-de-chaussée > Bord supérieur du rez-de-chaussée).
