Modifier les propriétés des éléments d'architecture via la palette Propriétés

Modifier les propriétés d'un élément d'architecture

La palette Propriétés vous permet d'éditer facilement les propriétés les plus importantes des éléments d'architecture.

Pour les éléments d'architecture de même type à plusieurs couches, d'autres possibilités sont proposées dans la section supérieure de la palette pour la sélection des couches :

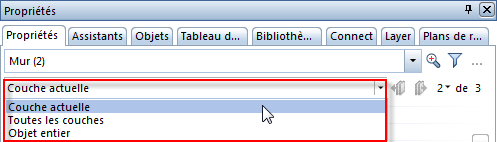

• La zone de liste Mode de sélection des couches vous permet de définir les couches affichées dans la palette et l'impact des modifications.



• Si le Mode de sélection des couches Couche active est sélectionné, vous pouvez basculer de façon séquentielle entre les modes Couche précédente et Couche suivante et ainsi éditer chaque couche individuellement.



  Dans ce cas, vous pouvez également sélectionner la couche prévue pour l'édition via la zone de liste Sélection de la couche active.


• Si la fonction Mur est utilisée pour créer des murs ou si un ou plusieurs murs sont sélectionnés et si l'option Objet entier est sélectionnée sous Mode de sélection des couches, alors l'aperçu et le style s'affichent dans la palette Propriétés.
  • Dans l'aperçu, la section du mur avec l'axe et la position du mur ainsi que le nombre et l'épaisseur des couches sont affichés. La position de l'axe du mur peut être modifiée ici : Par glisser-déposer dans le dessin, vous pouvez positionner l'axe du mur au milieu ou sur les limites des couches ; en entrant les valeurs d'espacement, vous pouvez positionner l'axe n'importe où dans la section transversale du mur.
  • L'option Style vous permet d'attribuer un style à un ou plusieurs murs (d'autres objets sont en préparation). Le style est enregistré avec l'objet. Si un style différent est attribué, l'objet change. Le style se comporte donc comme une ressource (par exemple, le hachurage). Les styles utilisés dans le projet sont sauvegardés dans le projet.

Dans la section Format, vous pouvez modifier directement les propriétés de format normales (telles que l'épaisseur de plume, le type de trait, la couleur de ligne, le layer) pour la plupart des éléments d'architecture ou de leurs couches.

Pour les éléments d'architecture suivants, vous pouvez en outre modifier les propriétés concernant la représentation de l'élément de construction dans la visualisation et les qualités des éléments de construction : Fondations, mur (mur de profil inclus), talon (en tant que mur), pilier de mur, dalle, poutre, poteaux, cheminée, pièce (sans second œuvre), façade, garde-corps (en tant que répartition d'une macro ou d'un SmartPart), élément d'architecture personnalisé et élément d'architecture personnalisé converti.

Ces propriétés sont regroupées dans deux sections distinctes :

• Visualisation
• Attributs

Pour les éléments d'architecture adaptés, vous pouvez par ailleurs modifier certaines propriétés de géométrie dans la section Géométrie, telles que le point de positionnement, l'angle et l'échelle des répartitions de macros ou de SmartPart.

Si vous souhaitez modifier d'autres propriétés d'objets que celles figurant dans la palette Propriétés, vous pouvez pour des objets individuels utiliser la fonction Modifier les propriétés de l'objet sélectionné (dans la barre d'outils supérieure de la palette) pour appeler la boîte de dialogue de propriétés d'objets que vous connaissez depuis la saisie initiale de l'objet. Si plusieurs objets du même type sont sélectionnés, vous devez au préalable réduire la sélection à l'objet concerné uniquement.

A noter : Vous pouvez modifier les propriétés en matière de géométrie et de position des éléments d'architecture via la "Modification d'objet directe" ou les fonctions habituelles de modification.

Pour modifier les propriétés des éléments de construction dans la palette "Propriétés"

• La palette Propriétés est affichée

1. Sélectionnez les éléments de construction concernés.

   Pour ce faire, utilisez les fonctions habituelles de sélection d'éléments ou filtres les éléments de construction à l'aide de la fonction Filtrer pas à pas (dans la barre d'outils supérieure de la palette).

2. Si les éléments de construction sont composés de plusieurs éléments :
   Dans la zone de liste Eléments, sélectionnez les éléments dont vous souhaitez modifier les propriétés.

   A noter : Les propriétés des éléments grisés ne peuvent pas être modifiés directement dans la palette Propriétés. Pour ce faire, après avoir sélectionné l'élément, utilisez la fonction Modifier les propriétés de l'objet sélectionné dans la barre d'outils supérieure de la palette (uniquement possible pour les éléments individuels).

3. Si vous souhaitez modifier les propriétés d'un mur ou lui attribuer un style :
   Dans la zone de liste Mode de sélection des couches, sélectionnez l'option Objet entier.
   Attribuez un style à un ou plusieurs murs, ou modifier la position de l'axe du mur dans l'aperçu d'un simple glisser-déposer. Les sections Format et Attributs vous permettent de modifier les paramètres du mur entier.
4. Si vous souhaitez modifier les propriétés d'éléments de construction à plusieurs couches :
   Dans la zone de liste Mode de sélection des couches, activez l'option Couche active - à l'aide des fonctions Couche précédente / Couche suivante ou à l'aide de la zone de liste Sélection de la couche active.
5. Modifiez les propriétés d'éléments de construction prévues (les propriétés grisées ne peuvent pas être modifiées).

   Pour ce faire, cliquez sur la propriété concernée et modifiez sa valeur.

   Ou :

   Cliquez sur le bouton Reprendre pour reprendre la valeur d'un élément de construction existant.

   A noter : Le bouton Reprendre peut être affiché ou masqué via le menu contextuel de la palette Propriétés.

6. Si vous souhaitez modifier la représentation de l'élément de construction dans la visualisation :
   Dans la section Visualisation, cliquez sur Surface puis sur .

   Dans la palette Surfaces, vous pouvez désormais associer une surface quelconque à un élément de construction, comme le permet également la fonction Assigner des aspects de surface quelconques à des éléments 3D/d'architecture.

   Pour les volumes 3D, vous pouvez en outre modifier le mode de mapping d'échelle, de déplacement et d'angle de Phong de la texture.
   Pour les murs, la section Visualisation s'affiche uniquement si l'option Couche actuelle ou Toutes les couches a été sélectionnée dans la zone de liste Mode de sélection des couches. La section Aperçu est alors masquée.

7. Si vous souhaitez modifier ou compléter la définition d'attribut de l'élément de construction :
   Dans la section Attributs, cliquez sur l'attribut concerné et modifiez sa valeur.

   Ou :

   En regard d'Attributs, cliquez sur Attributs supplémentaires.

   Dans la boîte de dialogue Modifier des attributs, vous pouvez désormais associer de nouveaux attributs à l'élément de construction ou modifier la valeur des attributs déjà associés, comme le permet la fonction Modifier des attributs.

   Astuce : Avec ou Afficher les attributs en lecture seule, pour les afficher ou les masquer afin d'avoir une meilleure vue d'ensemble.

8. Si vous souhaitez affecter un ou plusieurs éléments de construction à un ou plusieurs nouveaux composants sélectionnés :
   En regard des Attributs, cliquez sur Assigner un nouvel attribut.

   Dans la boîte de dialogue Sélection des attributs, vous pouvez maintenant sélectionner un ou plusieurs attributs et l'affecter aux composants sélectionnés.

9. Pour terminer la modification, désactivez les Eléments de construction en appuyant sur Echap ou en cliquant dans la zone graphique.
