Surface circulaire 3D, perpendiculaire au bord/à la courbe

Fonction Surface 3D

Pour dessiner une surface circulaire 3D centrée et perpendiculaire au bord/à la courbe

1. Cliquez sur Surface 3D (appel de la fonction).


   Vous pouvez appeler la fonction Surface 3D de l'une des manières suivantes

   • Barre d'actions : Rouleau Dessin Tâche Modélisation libre Domaine d'activité Objets 3D

   • Barre des menus : Créer Modules supplémentaires Modeleur 3D

   • Palette : Fonctions Zone Créer dans le module :

   Modeleur 3D

2. Dans la barre contextuelle Surface 3D, cliquez sur Surface circulaire 3D.

   Astuce : La fonction Précédent vous permet d'annuler successivement toutes vos saisies.

3. Dans les Options de saisie, sélectionnez Cercle basé sur le milieu d'un bord/d'une courbe.
4. Définissez comment la surface circulaire doit être fermée :
   • Secteur circulaire
     Les surfaces partielles de cercle sont fermées par des lignes partant des points d'extrémité des courbes vers le centre du cercle.
   • Corde circulaire
     Les surfaces partielles de cercle sont fermée par un arc reliant les points d'extrémité des courbes.
5. Sélectionnez le bord/la courbe pour le centre.

   Un cercle s'affichera au niveau du réticule en guise d'aperçu.

6. Saisissez le centre du cercle sur le bord/la courbe.
7. Saisissez le rayon du cercle.
8. Saisissez le point initial et le point final ou l'angle de base et l'angle Delta de la surface circulaire. Pour dessiner un cercle entier, appuyez sur ECHAP.

   La surface circulaire est dessinée au centre, perpendiculairement au bord/à la courbe.



   (A) Arête d'un parallélépipède
   (B) Aperçu du cercle

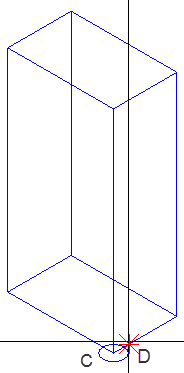

   (C) Point central sur un bord/une courbe
   (D) Rayon (cliquer ou saisir sur le clavier)

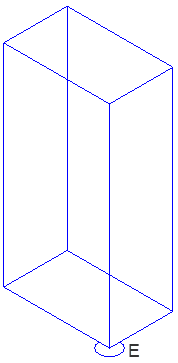

   (E) Arc de cercle sur l'arête du parallélépipède

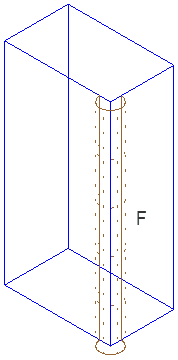

   (F) Arc de cercle en guise de surface le long de l'arête du parallélépipède extrudée à l'aide de la fonction "Extruder le long de la trajectoire"
