Palette "Mode de vue" (pour le mode de rendu "Sketch")

Zone de liste Type de vue / Palette Mode de vue

La méthode de rendu Sketch permet de représenter le modèle dans un style de croquis. Seuls les éléments 3D sont représentés.

Cette méthode de rendu est à la base du mode de vue prédéfini Sketch.

A noter : Le mode de rendu Sketch est uniquement disponible lorsque l'option Utiliser OpenGL pour la fenêtre graphique est activée sous Options Environnement de travail - Affichage. Cela s'applique à tous les modes de vue qui utilisent le mode de rendu Sketch.

Paramètre

Nom

Permet de modifier la désignation du mode de vue.

Méthode de rendu

Sketch (non modifiable pour le mode de vue prédéfini Sketch)

Représentations

Type de ligne

Vous définissez ici la plume utilisée pour dessiner les bords, par exemple crayon 1-3, dessin à main levée, stylo à bille, feutre, feutre épais.

Hauteur

Epaisseur de trait de la plume pour les bords.

Dépassement des arêtes

Dépassement des bords par rapport aux points d'intersection des traits

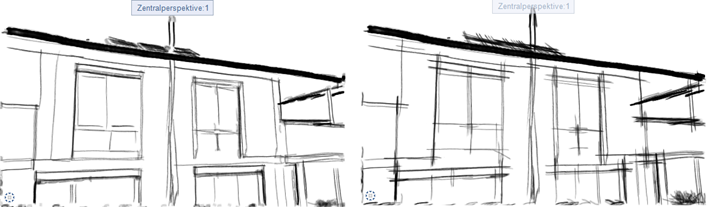

Exemples de résultats de rendu avec différents paramétrages pours de dépassement des arêtes :

Niveaux de détail

Visibilité des bords/lignes en fonction de leur longueur en pixels.

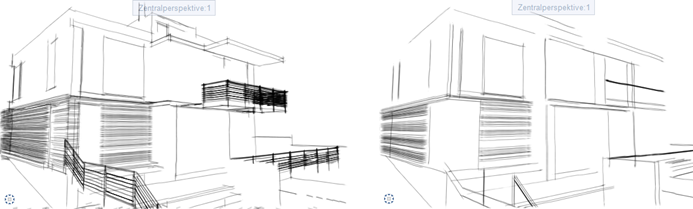

Exemples de résultats de rendus avec paramètres différents pour le Niveau de détail :

Masquer les lignes de contact

Représentation des lignes de contact selon l'angle des segments surfaciques voisins (comparable à la méthode de rendu Calcul faces cachées ).

Angle/sensibilité

Uniquement lorsque l'option Masquer les lignes de contact est activée.

Angle et taille des segments surfaciques voisins à partir desquels intervient la fusion.

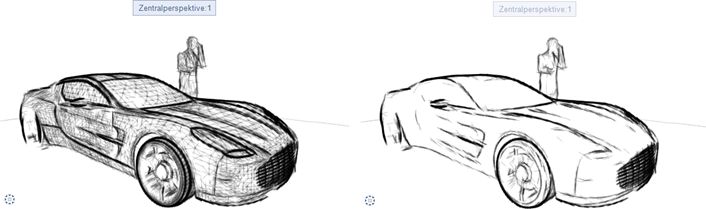

Exemples de résultats de rendus avec paramètres différents pour le Angle :

Aspect

Permet de définir si les aspects de surface sont représentés.

Post-traitement

Les options de Post-traitements permettent de modifier la représentation d'un mode de vue (la plupart des options sont optimisées pour les modes de vue utilisant la méthode de rendu Ombrage) :

Aucun
Le mode de vue n'est pas modifié.
Niveaux de gris
Les couleurs sont représentées en niveaux de gris.
Détection des arêtes Laplace
Détection des arêtes des surfaces à l'aide du filtre Laplace.
Estompage
Les arêtes sont estompées (effet de flou).
Inversion
Les couleurs sont inversées (représentation sous forme de négatif).
Sépia
Les couleurs sont représentées dans des tons de jaune et de marron.
Détection des arêtes ROB
Détection des arêtes des surfaces à l'aide du filtre ROB.
Cartoon
Les couleurs sont représentées sous forme surfacique avec des arêtes définies, sans dégradé.
