Dibujar una buhardilla con voladizo usando la herramienta de forjado de cubierta

Crear una buhardilla con voladizo

• Dibujar un plano de cubierta incluyendo un plano de buhardilla



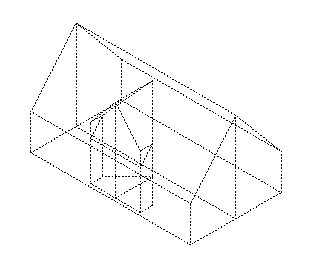

  Fig.: Plano de cubierta con plano de buhardilla

• Es aconsejable empezar dibujando en planta el contorno del forjado de la buhardilla, incluyendo su voladizo en formato de línea de ayuda.

Para dibujar una buhardilla con un voladizo usando Forjado de cubierta

1. Pulse Forjado de cubierta (Cómo).


   Puede activar Forjado de cubierta de una de estas formas

   • Barra de menú: Crear Arquitectura General: Cubiertas, Planos, Secciones

   • Paleta: Funciones , Crear, en los siguientes módulos:

   General: Cubiertas, Planos, Secciones

   • Configuración: Arquitectura desplegable Cubiertas y planos.
2. Pulse Propiedades y establezca los parámetros del forjado de cubierta como se indica a continuación:
   • Defina la forma de los Aleros


   • Introduzca el Grosor del forjado de cubierta y, si es necesario, un valor para la Altura sobre plano.
   • Pulse Buhardilla (a la derecha) en Tipo de entrada de manera que el forjado de cubierta se coloque encima del plano de la buhardilla.


3. Pulse Aceptar para confirmar el cuadro de diálogo.
4. Introduzca el contorno de la cubierta como si fuese una polilínea normal. Pulse los puntos en el diseño inicial en la vista en planta.

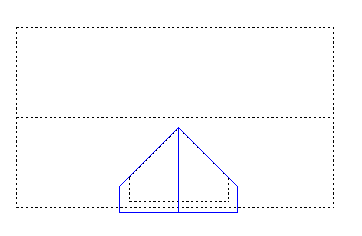

   Fig.: Buhardilla con voladizo en 2D y línea de ayuda en color

   Sugerencia: Para introducir un voladizo, introduzca un valor para el mismo después de haber establecido el primer punto. Puede cambiarlo con cada punto que introduzca.

5. Pulse ESC para abandonar la herramienta.

   Se crea el forjado de cubierta e inmediatamente se adapta al envoltorio definido por los planos de cubierta.

   El resultado debe ser este:

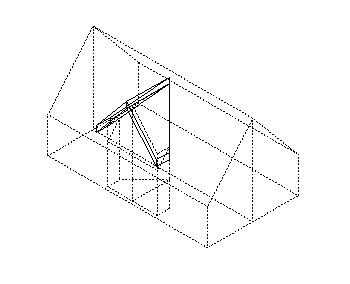

   Fig.: Modelo alambre de la buhardilla
