Superficie rectangular 3D paralela a los planos de coordenadas

Funciones: Línea 3D

Para crear un rectángulo 3D que sea paralelo a los planos de coordenadas

1. Pulse Línea 3D (Cómo).


   Puede activar Línea 3D de una de estas formas

   • Barra de menú: Crear Módulos adicionales Modelado 3D

   • Paleta: Funciones , Crear, en los siguientes módulos:

   Modelado 3D

   • Configuración: Diseño Elementos 3D básicos
2. Pulse Rectángulo 3D en la barra de herramientas contextual Línea 3D.

   Sugerencia: Utilizando Atrás, podrá deshacer tantos pasos como quiera.

3. Para trazar la superficie rectangular 3D, seleccione una de las siguientes opciones en las opciones de entrada:
   • Seleccione la opción Introducir sobre la diagonal: para definir el tamaño de la superficie rectangular 3D en base a puntos diagonalmente opuestos.
     También puede introducir valores para la longitud y anchura de la superficie rectangular 3D con el teclado.
   • Seleccione la opción Introducir sobre la diagonal: Para definir la línea base y la anchura de la superficie rectangular.
     Tras haber introducido los puntos finales de la línea base, también puede introducir la anchura de la superficie rectangular como un valor en el teclado.
   • En base a su punto medio: Para definir la línea paralela media y la mitad de la anchura de la superficie rectangular 3D.
     Tras haber introducido los puntos finales de la línea base, también puede introducir la anchura de la superficie rectangular como un valor en el teclado.
   • En base a su punto medio: Para definir el centro y un vértice de la superficie rectangular 3D.
     Una vez que ha introducido el centro, también puede introducir valores para la longitud y anchura de la superficie rectangular 3D con el teclado.

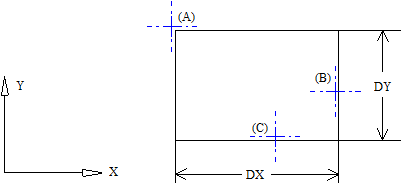

     (A) Vértice
     (B) Punto en la dirección del eje X
     (C) Punto en la dirección del eje Y

     Nota: Si el primer punto de la superficie rectangular 3D está en un plano de trabajo, ésta se crea usando los ejes locales del plano de trabajo.
