Asignar números a puntos

Módulo(s): Plano de situación

Cuando utilice las herramientas del módulo de Plano de situación para crear puntos símbolo, pueden asignárseles números de punto de forma automática. El número de punto, el cual consiste en un máximo de ocho dígitos, se obtiene de un número de punto primario de cuatro dígitos y de un número de punto secundario de cuatro dígitos. Estos números de punto también se muestran cuando comprueba las coordenadas con la herramienta de mediciones.

• Punto primario:
  Representa la parte constante del número de punto. Al introducir 0 se desactivará, p.e., no se utilizará ningún número de punto.
  En las Opciones de punto específicas del plano de situación, el número de punto primario puede transferirse de forma automática desde un número de localización de línea ya existente. Para que el número se transfiera de forma automática, el nombre de la unión entre elementos debe incluir un número encriptado que comience con #N
  Ejemplo: El nombre Localización Línea #N123, usado para uniones entre elementos, genera el punto primario número 123. Cuando se transfiera el número de forma automática, la opción para establecer el número de forma manual no está disponible.
  Puede asignarle un nombre a la unión entre elementos, utilizando la herramienta Definir o modificar parámetros del elemento.
• Número de punto secundario:
  Representa la parte dinámica del número de punto - este valor se incrementará con cada punto consecutivo. Introduzca 0 para desactivarlo. Cada vez que coloque un punto, el número se incrementará una unidad.

Los números de punto se definen como sigue:

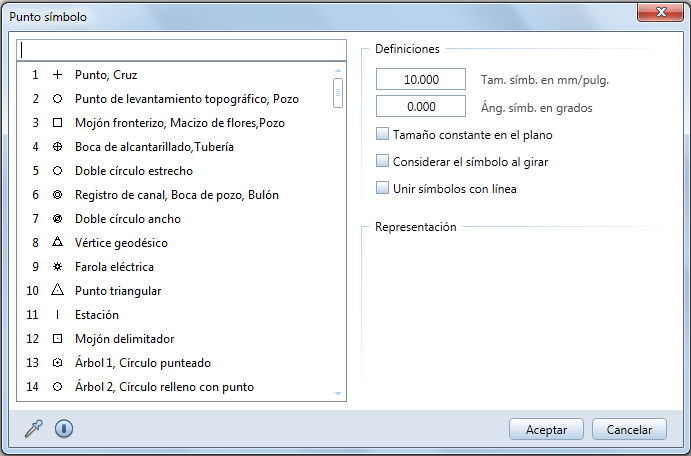

• En Punto símbolo, Leyenda, Importar, Exportar archivo de puntos, se utilizan las opciones bajo Pr Pnt (número de punto primario constante) y N. Pto (punto de inicio del número de punto secundario) en Punto símbolo.

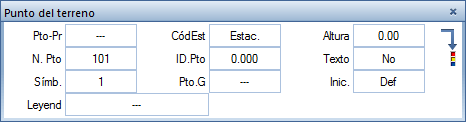

• En División de elementos, Estacionar elementos y Perpendicular, los números de punto pueden definirse utilizando la opción Opciones de punto específicas del plano de situación (en el Asistente de puntos).
