Introducir puntos usando la línea de diálogo

Dibujo de precisión

Cuando seleccione una función en la que deba introducir puntos, las siguientes casillas de introducción de datos e iconos aparecen en la línea de diálogo:

Excepto para los módulos Dibujo 2D, Texto y Líneas de acotación en los que la tercera dimensión no es necesaria, la dirección z también está disponible.

Vista previa de la captura de puntos

Puede capturar puntos y colocarlos con el ratón. También puede introducir puntos y elementos basándose en puntos existentes:

Mueva la cruceta cerca de un punto (todo lo que necesita hacer es apuntar a ese punto) y el programa lo capturará y marcará con una X roja.

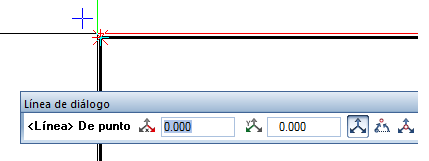

Fig.: punto capturado, resaltado con una X roja

Nota: Los puntos capturados aparecen en todas las vistas.

Todas las entradas que realice en la línea de diálogo se aplican al punto capturado. Utilice el tabulador para alternar entre casillas de introducción de datos. También puede calcular (como en la Calculadora).

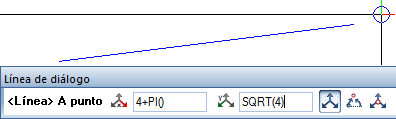

Fig.: cálculos:

La vista previa muestra todos los puntos

Las entradas que realice en la línea de diálogo aparecen de forma simultánea en la vista previa. La cruz roja aparece inmediatamente en el punto definido.

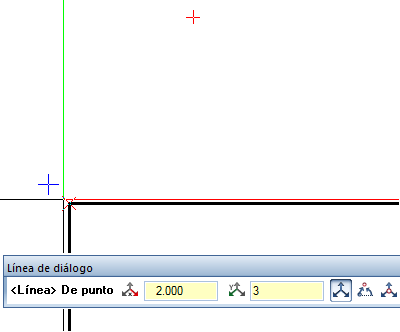

Fig.: vista previa del punto, distancia DX=2, DY=3 al punto capturado

Cuando pulsa INTRO, el punto que ha introducido sirve como punto inicial del nuevo elemento (en este ejemplo, línea) o como punto de referencia para una función de modificación.

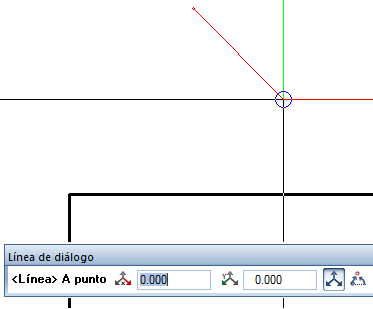

Fig.: pulse INTRO o en el espacio de trabajo para colocar el punto, la línea se adjuntará a la cruceta

Antes de colocar el punto, puede apuntar a otro con la cruceta: la distancia que introduzca en la línea de diálogo se aplica al nuevo punto capturado.

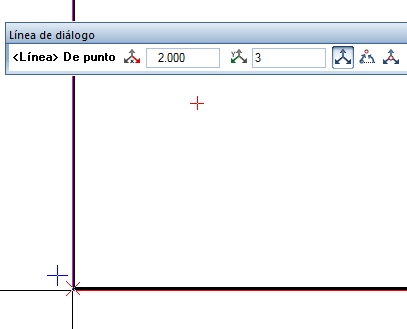

Fig.: vista previa del punto, distancia DX=2, DY=3 al nuevo punto

¿Referencia al punto capturado o al situado?

Cuando realice las entradas en la línea de diálogo, puede observar si las éstas están referidas al punto capturado o al que colocó el último.

• En el caso de puntos capturados, las casillas en introducción de datos se resaltan en amarillo.
• En el caso de puntos colocados, las casillas en introducción de datos se resaltan en blanco.

Se propone un valor introducido

Los iconos al lado de las casillas de introducción de datos son botones:
Cuando pulsa un icono, el valor introducido se propone para el resto de pasos, pero puede modificarlo después.

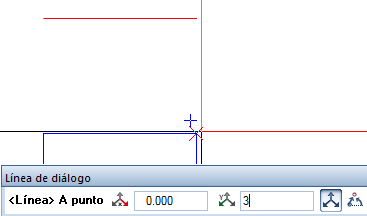

Fig.: Se propone DY=3 para el siguiente punto capturado

Transferir valores a las casillas de introducción de datos pulsando

Las casillas de introducción de datos tienen menús contextuales, que puede utilizar para obtener valores del dibujo sólo con pulsarlo. Pulse los datos correspondientes con el botón derecho del ratón, seleccione una función y pulse los puntos/ángulos que desee usar.

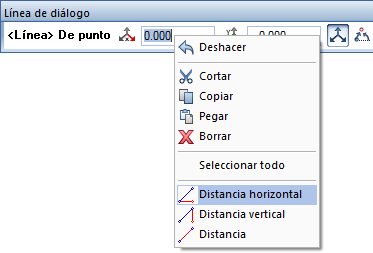

Fig.: menú contextual cuando introduce coordenadas

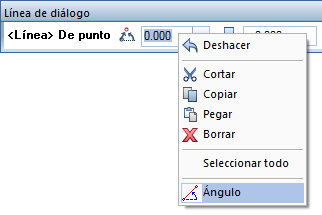

Fig.: menú contextual cuando introduce ángulos
