Gaube mit Überstand zeichnen, Funktion Dachhaut

Gaube mit Überstand zeichnen

• Zeichnen Sie auf einem Dokument eine Dachebene inklusive Gaubenebene.

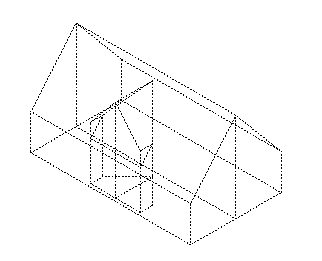

  Abb.: Dachebene mit Gaubenebene

• Es ist ratsam, vorher im Grundriss den kompletten Grundriss der Gaubendachhaut inklusive Überstand in Hilfskonstruktion zu zeichnen.

So zeichnen Sie eine Gaube mit Überstand mit Dachhaut

1. Klicken Sie auf Dachhaut (Aufruf).


   Rufen Sie Dachhaut auf eine der folgenden Arten auf

   • Actionbar: Rolle Architektur Aufgabe Rohbau Aufgabenbereich Dach

   • Menüleiste: Erzeugen Architektur Allgemein: Dächer, Ebenen, Schnitte

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Allgemein: Dächer, Ebenen, Schnitte

2. Klicken Sie auf Eigenschaften, und stellen Sie die Parameter der Dachhaut folgendermaßen ein:
   • Bestimmen Sie die Form der Traufe


   • Geben Sie die Dicke der Dachhaut und ggf. eine Höhe über der Dachebene ein.
   • Klicken Sie bei Eingabe Typ auf Gaube (ganz rechts), denn die Dachhaut soll nur über der Gaubenebene (und darüber hinaus) liegen.


3. Bestätigen Sie Ihre Eingaben mit OK.
4. Geben Sie den Umriss der Gaube mit Überstand mit Hilfe der Polygonzugeingabe ein. Verwenden Sie dazu die Vorzeichnung im Grundriss.



   Abb.: Gaubenüberstand in 2D und Hilfskonstruktionsfarbe vorgezeichnet

   Tipp: Um einen Überstand einzugeben, geben Sie beim ersten Punkt das entsprechende Maß in der Dialogzeile ein. Der Überstand kann vor jeder Punkteingabe geändert werden.

5. Beenden Sie die Funktion mit ESC.

   Die Dachhaut wird erstellt und passt sich an die Gaubenebenen an.

   Das Ergebnis sieht dann folgendermaßen aus:

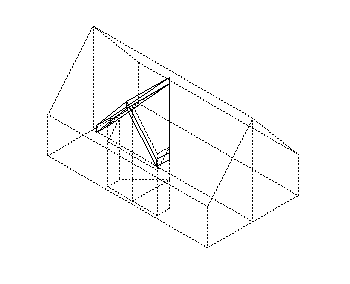

   Abb.: Drahtmodell des Gaubenüberstandes
