Beliebig positionierter Quader

Funktion Quader

So erzeugen Sie einen beliebig positionierten Quader

1. Klicken Sie auf Quader (Aufruf).


   Rufen Sie Quader auf eine der folgenden Arten auf

   • Actionbar: Rolle Konstruktion Aufgabe Freies Modellieren Aufgabenbereich 3D-Objekte

   • Menüleiste: Erzeugen Zusätzliche Module Modellieren 3D

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Modellieren 3D

2. Klicken Sie in den Eingabeoptionen auf Freie 3D-Eingabe.
3. Geben Sie den ersten Eckpunkt des Quaders an.
4. Definieren Sie die Länge der ersten Kante des Quaders:
   • Klicken Sie in einer Ansicht oder Projektion auf einen Punkt.
   • Geben Sie die Länge der ersten Kante in der Dialogzeile ein, und definieren Sie die Richtung durch Eingabe eines Richtungspunktes.


     Richtungspunkte werden immer dann benötigt, wenn die Lage des Elements im Raum noch nicht eindeutig bestimmt ist.

     Um einen Richtungspunkt einzugeben, verfahren Sie folgendermaßen:

     • Klicken Sie in ein Ansichts- oder Isometriefenster, um die Richtung oberhalb oder unterhalb des Elementes einzugeben
     • Klicken Sie auf einen bestehenden Punkt im Ansichts- oder Isometriefenster. Die Richtung ergibt sich dann aus dessen Y- bzw. Z-Koordinate.
     • Wenn Sie einen Punkt im Grundrissfenster anklicken, dann wird dessen Z-Koordinate nicht übernommen.
       Mit Hilfe der Summenfunktion und Deltapunkt können Sie eine Z-Koordinate für diesen Punkt eingeben.
5. Definieren Sie die Länge der zweiten Kante des Quaders:
   • Klicken Sie in einer Ansicht oder Projektion auf einen Punkt, der auf der parallelen Quaderkante liegen soll
   • Geben Sie die Länge der zweiten Kante in der Dialogzeile ein, und definieren Sie die Richtung durch Eingabe eines Richtungspunktes.
6. Definieren Sie die Höhe des Quaders:
   • Klicken Sie in einer Ansicht oder Projektion auf einen bestehenden Punkt.
   • Geben Sie die Höhe in der Dialogzeile ein:
     Ein positiver Wert zeigt zum Anwender hin, ein negativer Wert zielt vom Anwender weg. (Beispiel)
     Wie die Richtung interpretiert wird, hängt immer von der Projektion des Fensters ab, das beim Zeichnen des Quaders aktiv ist.
     Wenn die Höhe vom System nicht eindeutig bestimmt werden kann, dann werden Sie nach einem Richtungspunkt gefragt.

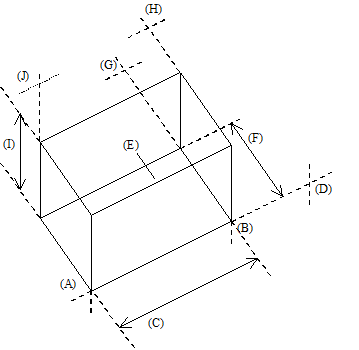

     (A) Eckpunkt
     (B) 1. Kante Eckpunkt
     (C) 1. Kante Länge
     (D) Richtungspunkt
     (E) Punkt auf paralleler Kante
     (F) Länge der 2. Kante
     (G) Richtungspunkt
     (H) Punkt auf Paralleler Quaderfläche
     (I) Höhe
     (J) Richtungspunkt (falls notwendig)
