Kante ausrunden

Aufgabenbereich 3D-Objekte

Mit dieser Funktion runden Sie einzelne oder alle Kanten eines 3D-Körpers durch Angabe eines bestimmten Radius aus.

So runden Sie die Kanten eines Körpers aus

1. Klicken Sie auf Kante ausrunden (Aufruf).


   Rufen Sie Kante ausrunden auf eine der folgenden Arten auf

   • Actionbar: Rolle Konstruktion Aufgabe Freies Modellieren Aufgabenbereich 3D-Objekte

   • Menüleiste: Erzeugen Zusätzliche Module Modellieren 3D

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Modellieren 3D

2. Wenn Sie möchten, können Sie nun die Parameter für die Ausrundung festlegen:
   • Geben Sie den Radius für die Ausrundung ein.
   • Aktivieren Sie die Option Anschlusskanten, wenn Kurven und deren tangentiale Verlängerungslinien zusammen ausgerundet werden sollen.
   • Aktivieren Sie die Option Alle Kanten, wenn alle Kanten des Körpers in einem Schritt gerundet werden sollen.

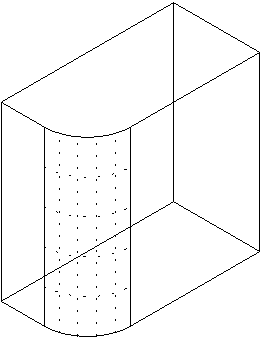

3. Klicken Sie auf den Körper, der bearbeitet werden soll.



   Der Körper wird in Hilfskonstruktionsfarbe dargestellt.

4. Legen Sie fest, welche Kanten gerundet werden sollen:
   • Klicken Sie in der Isometrie nacheinander auf die Kanten, die gerundet werden sollen.
   • Ist die Option Anschlusskanten aktiviert und Sie klicken auf eine Kurve, dann werden auch deren tangentiale Verlängerungslinien ausgerundet.
   • Ist die Option Alle Kanten aktiviert, wird die Rundung sofort an alle Kanten des Körpers angetragen.

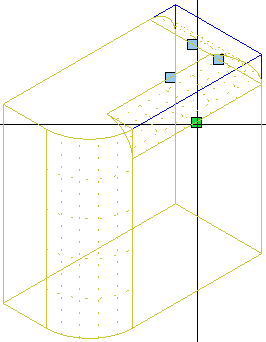

     Die gerundeten Kanten werden als Vorschau dargestellt.

5. Sie können nun den Radius für die Ausrundung mit den Griffen oder durch die Eingabe eines Wertes ändern. Die Änderung gilt für alle aktivierten Kanten.



6. Wenn alle Optionen korrekt eingestellt sind, drücken Sie ESC.

   Der Körper wird gespeichert.

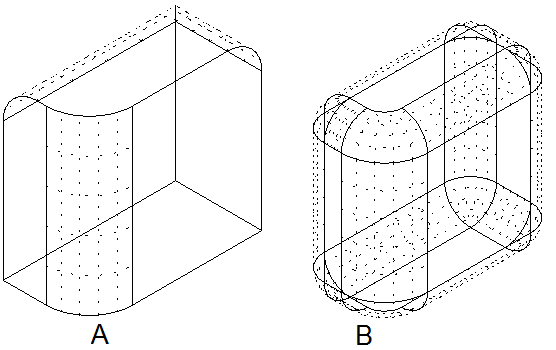

   A Zwei Kanten ausgerundet
   B Alle Kanten ausgerundet

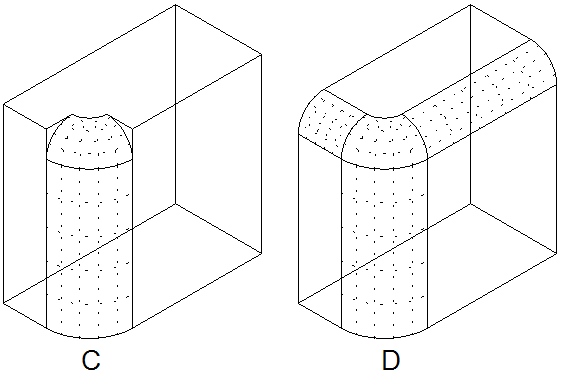

   C Anschlusskanten deaktiviert
   D Anschlusskanten aktiviert
