Aufbau der Palette

Funktion Verlegetext + Maßlinie, Verlegetext

Die Palette Rundstahlbeschriftung, welche Sie individuell anpassen können, besteht standardmäßig aus vier bzw. fünf Bereichen.

Maßlinientyp

Nur bei der Funktion Maßlinie, Verlegetext wählen Sie im oberen Listenfeld den Maßlinientyp aus. Über die Schaltfläche öffnen Sie ein Dialogfeld, in dem alle Maßlinientypen zusätzlich grafisch dargestellt sind.

Grafik

Im Grafikbereich wird die aktuell gewählte Maßlinie bzw. Rundstahlbeschriftung angezeigt. Der im Parameterbereich aktive Maßlinien- bzw. Beschriftungsbestandteil wird farblich dargestellt.

Parameter

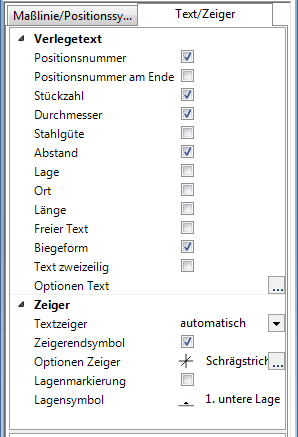

In diesem Bereich legen Sie beim Maßlinientyp Maßlinie die Parameter der Maßlinie bzw. beim Maßlinientyp Positionssymbole die Textparameter und Formateigenschaften der Positionsnummer fest. Ferner legen Sie die Parameter des Verlegetextes und des Zeigers fest.

Die Parameterwerte können Sie eingeben, auswählen, über Unterdialoge festlegen oder übernehmen. Optionelle Parameter legen Sie über die Kontrollkästchen fest.

Beschreibung

Hier wird Ihnen ein erläuternder Text zum festzulegenden Parameter angezeigt.

Aktionsleiste

Mit den Funktionen in diesem Bereich können Sie die Parameter vorhandener Rundstahlbeschriftungen übernehmen, als Favorit gespeicherte Einstellungen laden sowie die Einstellungen als Favorit speichern.
