Einstellen der Sichtbarkeit von Layern in Plandokumenten

Bei der Sichtbarkeit von Layern in Plänen ist zu unterscheiden zwischen Elementen, die in Planelementen (auf dem Plan abgesetzten Dokumenten) enthalten sind und Elementen, die direkt auf dem Plandokument gezeichnet wurden.

Sichtbarkeit von Elementen in Planelementen

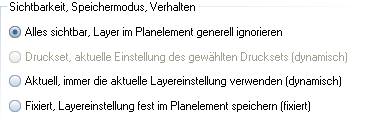

Für die Sichtbarkeit von Elementen in Planelementen gibt es vier Möglichkeiten. Diese wählen Sie aus, indem Sie beim Absetzen von Planelementen mit Planelement auf Layer/Druckset klicken und dann im Dialogfeld die Einstellungen vornehmen.

Alles sichtbar, Layer im Planelement generell ignorieren

Bei der Einstellung Alles sichtbar werden alle Elemente dargestellt und gedruckt, die der Benutzer sehen darf, unabhängig von der Layereinstellung.

Druckset, aktuelle Einstellung des gewählten Drucksets (dynamisch)

Bei der Einstellung Druckset werden nur die Layer dargestellt und gedruckt, die in dem gewählten Druckset enthalten sind. Diese Option ist nur anwählbar, wenn Sie bereits ein Druckset definiert haben. Im Bereich Sichtbarkeit im Planelement werden die aktuellen Einstellungen des gewählten Drucksets angezeigt. Diese Einstellung ist ‚dynamisch', da das Druckergebnis eines Plans, je nach aktueller Einstellung für das gewählte Druckset, unterschiedlich aussehen kann.

Aktuell, immer die aktuelle Layereinstellung verwenden (dynamisch)

Bei der Einstellung Aktuelle Layereinstellung werden alle Layer dargestellt und gedruckt, die bei Layer auswählen, einstellen (Aufruf) sichtbar geschaltet sind. Diese Einstellung ist ‚dynamisch', da das Druckergebnis eines Plans, je nach aktueller Layereinstellung, unterschiedlich aussehen kann.

Rufen Sie Layer auswählen, einstellen auf eine der folgenden Arten auf

• Menüleiste: Format

• Tastatur: Strg+4

• Titelleiste: Symbolleiste für den Schnellzugriff Ansicht

Fixiert, Layereinstellung fest im Planelement gespeichert

Bei der Einstellung Fixiert stellen Sie hier im Dialogfeld ein, welche Layer sichtbar sind. Sie nehmen die Einstellung vor, indem Sie die betreffenden Layer markieren und dann entweder im Kontextmenü oder im Bereich Status den gewünschten Zustand einstellen. Diese Einstellung ist ‚fixiert', da sie direkt im Planelement gespeichert wird. Dadurch ist sichergestellt, dass ein Plan unabhängig von Drucksets und der aktuellen Layereinstellung, immer mit den gleichen Einstellungen gedruckt wird.

Sichtbarkeit von Elementen, die direkt auf dem Plan erzeugt wurden

Die Sichtbarkeit von Elementen, die direkt auf dem Plan erzeugt wurden, hängt nur von der aktuellen Layereinstellung ab.
