SmartPart mit Griffen modifizieren

Mit dieser Funktion ändern Sie die Parameter eines SmartParts intuitiv mit Griffen. Per Tastatureingabe sind auch exakte Werte möglich.

So ändern Sie ein SmartPart mit Griffen

1. Klicken Sie auf SmartPart mit Griffen modifizieren (Aufruf).


   Rufen Sie SmartPart mit Griffen modifizieren auf eine der folgenden Arten auf

   • Actionbar-Konfigurator: Registerkarte Konfigurieren - Aufgabenbereich Weitere Funktionen
   • Kontextmenü eines SmartParts

   • Menüleiste: Ändern Zusätzliche Module SmartParts
2. Klicken Sie auf das SmartPart, dessen Geometrie Sie mit Griffen ändern möchten.

   Das SmartPart wird als Vorschau dargestellt, und alle Griffe des SmartParts werden in allen Projektionen markiert.

3. Zeigen Sie mit dem Fadenkreuz auf einen Griff.

   Die Bezeichnung des bzw. der zugehörigen Parameter wird angezeigt.
   Die Richtungen, in welche der Griff bewegt werden kann, werden durch Pfeile gekennzeichnet.



4. Klicken Sie auf einen Griff, und bewegen Sie ihn. Dabei wird in einem Tooltip der aktuelle Wert angezeigt.



5. Durch erneutes Klicken setzen Sie den Griff an einer neuen Position ab. Danach werden erneut alle Griffe angezeigt, und Sie können einen anderen Griff verändern.

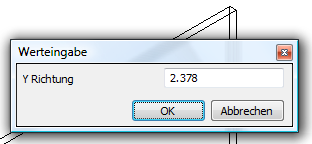

6. Wenn Sie mit gedrückter STRG-Taste auf den Griff klicken, können Sie die zugelassenen Änderungen im Dialogfeld Werteingabe mit der Tastatur eingeben.



7. Wenn an einer Position mehrere Griffe übereinander liegen, dann können Sie den anderen Griff mit UMSCHALT-Taste auswählen.



8. Drücken Sie die ESC-Taste.

   Die Griffe werden ausgeblendet. Sie beenden die Bearbeitung des SmartParts mit Griffen und übernehmen die aktuelle Geometrie.

   Falls Kopien des veränderten SmartParts auf dem aktuellen Teilbild existieren, werden diese in Aktivierungsfarbe dargestellt, und Sie werden gefragt, ob Sie diese ebenfalls aktualisieren möchten:
   Möchten Sie gleiche SmartParts aktualisieren?

9. Sie haben folgende Möglichkeiten:
   • Wenn Sie auf Zeige gleiche klicken, erhalten Sie einen Bildschirmausschnitt, in dem alle gleichen SmartParts vollständig am Bildschirm sichtbar sind.
   • Wenn Sie auf Ja klicken, dann werden die Änderungen auf alle Kopien übertragen.
   • Wenn Sie auf Nein klicken, dann bleiben die Kopien unverändert, und Sie erstellen eine Variante des SmartParts.
