Bei der Einstellung Maßstabsgerechte Anpassung im Plan ändert sich auf dem Plan der Abstand der Schraffurlinien mit dem Maßstab. Bauteile, z.B. Wände, benutzen diese Einstellung, wenn in der Definition der verwendeten Schraffur für Bezugsmaßstab für maßstabsgerechte Anpassung des Linienabstandes ein Wert > 1 eingetragen ist.
Bei der Darstellung der Schraffur unterscheidet sich die Darstellung im Plan von der Darstellung auf dem Dokument. Relevant ist dabei die Darstellung auf dem Plan.

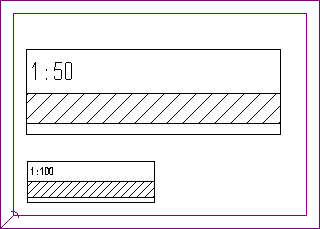

Darstellung im Plandokument
Der Abstand der Schraffurlinien ist bei 1:50 doppelt so groß wie bei 1:100, die Anzahl der Schraffurlinien bleibt gleich. Der Abstand ergibt sich aus dem Wert, der in der Definition der Schraffur für den Linienabstand eingegeben ist, sowie dem Bezugsmaßstab, für den dieser Linienabstand gilt.
Beispiel: Sie verwenden die Schraffur 1 und haben diese so definiert, dass der Linienabstand 3mm und der Bezugsmaßstab für die maßstabsgerechte Anpassung 1:100 beträgt. Diese Schraffur wird auf dem Dokument mit der Einstellung Maßstabsgerechte Anpassung im Plan erzeugt und auf dem Plan mit dem Maßstab 1:50 abgesetzt. Der Abstand der Schraffurlinien auf dem Plan errechnet sich folgendermaßen: Linienabstand (aus Definition) : Bezugsmaßstab für maßstabsgerechte Anpassung x Maßstab im Plan d.h. hier in diesem Beispiel: 3mm : 1/100 x 1/50 = 6mm. Bei einem Maßstab von 1:100 im Plan ergibt sich ein Linienabstand von 3mm.

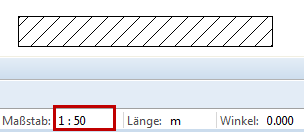

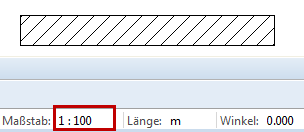

Darstellung im Dokument
Da die Anzahl der Schraffurlinien gleich bleibt, ändert sich auch die Darstellung auf dem Dokument nicht, wenn Sie den Bezugsmaßstab ändern.
|
|
|
