Neue Lichtquelle setzen

Funktion Projektlicht einstellen

Für jedes Projekt können Sie Lage, Lichtart und Lichtziel einer beliebige Anzahl künstlicher Lichtquellen definieren.

So setzen Sie eine neue Lichtquelle

1. Klicken Sie auf Projektlicht einstellen (Aufruf).


   Rufen Sie Projektlicht einstellen auf eine der folgenden Arten auf:

   • Actionbar: Rolle Konstruktion Aufgabe Visualisieren Aufgabenbereich Oberflächen, Licht

   • Menüleiste: Ändern Visualisierung Animation

   • Palette: Funktionen Bereich Ändern im Modul:

   Animation

   • Kontextmenü: Bewegungsmodus aktiv Rechte Maustaste

   Die Palette Projektlicht einstellen wird eingeblendet.

2. Klicken Sie in der Symbolleiste der Palette auf Neues Licht.

   Die Palette Neu wird eingeblendet.

3. Da manche Parameter von der Lichtart abhängig sind, bestimmen Sie die Lichtart als Erstes.

   Wählen Sie dazu im Listenfeld Lichtart den entsprechenden Eintrag:

   • Punktlicht


     Punktlichter breiten sich gleichmäßig von der Lichtquelle in alle Richtungen aus.

     Mit abnehmendem Einfallswinkel des Lichtes nimmt die Helligkeit ab. Je dunkler die Lichtfarbe, desto dunkler wird das Licht.

   • Spotlicht


     Bei einem Spotlicht handelt es sich um eine gerichtete Lichtquelle. Das Licht strahlt in einer Richtung von der Lichtquelle zum Lichtziel.

     Um das Lichtziel bildet sich - je nach Einfallswinkel - ein Lichtkreis oder eine Ellipse. Die Intensität des Lichts nimmt vom Zentrum (100%) zum Rand (0%) hin ab.

     Mit abnehmendem Einfallswinkel des Lichtes nimmt die Helligkeit ab. Je dunkler die Lichtfarbe, desto dunkler wird das Licht.

     Der Winkel ist zwischen 1 und 179 Grad einstellbar.

   • Lichtkegel


     Kegelförmiges Licht fällt von der Lichtquelle zum Lichtziel in einem scharf begrenzten Bereich. Um das Lichtziel bildet sich - je nach Einfallswinkel - ein Lichtkreis oder eine Ellipse. Innerhalb des Lichtkreises ist die Lichtintensität gleichbleibend.

     Mit abnehmendem Einfallswinkel des Lichtes nimmt die Helligkeit ab. Je dunkler die Lichtfarbe, desto dunkler wird das Licht.

     Der Winkel ist zwischen 1 und 179 Grad einstellbar.

   • Fläche


     Bei der Lichtart Fläche erstellen Sie leuchtende Flächen, die gleichmäßig Licht in eine Richtung ausstrahlen, wie z.B. Lichtbänder an Decken in großen Räumen.

     Die Richtung wird wie bei Lichtkegel und Spotlicht über Aug- und Zielpunkt bestimmt; die Lichtmenge hängt ab von der Größe der Fläche und der eingestellten Intensität.

     Lichtrichtung und Intensität werden durch eine Senkrechte im Mittelpunkt der Fläche dargestellt. Mit Winkel wird die Lichtfläche um die Senkrechte gedreht; der Drehwinkel ist zwischen -90 und 90 Grad einstellbar.

     Die leuchtende Fläche selbst kann im Rendering angezeigt werden.

     Wichtig!
     Sobald eine Lichtquelle fertig definiert ist, kann deren Lichtart nachträglich nicht mehr geändert werden!

4. Geben Sie unter Licht-Eigenschaften die für die Lichtart spezifischen Parameter an.
5. Legen Sie unter Schatten-Eigenschaften fest, ob die Lichtquelle einen eigenen Schatten werfen soll.
6. Überprüfen Sie unter Bearbeiten, ob die Lichtquelle eingeschaltet ist (Option Lichtstatus muss aktiviert sein).
7. Lichtpunkt / Lichtziel
   Geben Sie den Standort der Lichtquelle an, indem Sie dessen Koordinaten in der Dialogzeile direkt angeben oder ihn im Grafikfenster anklicken.
   Bei den Lichtarten Spotlicht, Lichtkegel und Fläche bestimmen Sie auf die gleiche Art den Zielpunkt der Lichtquelle.
8. Neigungspunkt / Neigungswinkel
   Nur bei der Lichtart Fläche geben Sie den Neigungswinkel der Lichtfläche in der Dialogzeile direkt an oder klicken einen Punkt im Grafikfenster an.

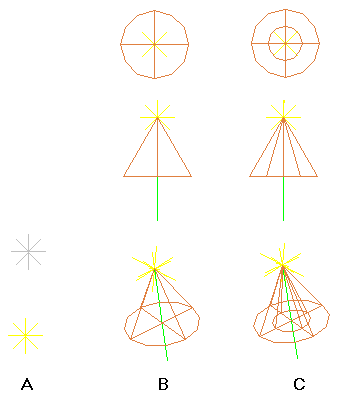

9. Ist eine Lichtquelle fertig definiert, wird die Palette Lichtquelle wieder ausgeblendet und die Lichtquelle mit einem entsprechenden Symbol dargestellt:



   A Punktlicht, gleich dargestellt in Grundriss, Ansicht und Isometrie, aus- und eingeschaltet
   B Kegelförmiges Licht, Winkel ca. 60 Grad (gleichmäßige Lichtverteilung), in Grundriss, Ansicht und Isometrie, eingeschaltet
   C Spotlicht, Winkel ca. 60 Grad (innen heller als außen) in Grundriss, Ansicht und Isometrie, eingeschaltet

10. Definieren Sie eine weitere Lichtquelle.

    Oder:

    Beenden Sie die Funktion mit ESC.

Tipp: Sie haben anschließend die Möglichkeit, einzelne oder auch alle Lichtquellen ein- oder auszuschalten oder eine Feinabstimmung vorzunehmen (vgl. "Lichter ein- oder ausschalten" bzw. "Künstliche Beleuchtung modifizieren").
