Bauteil aus Elementübernahme vollständig über geschlossener Kontur zeichnen

Bauteil aus Elementübernahme

So zeichnen Sie ein Bauteil durch Übernahme einer geschlossenen Kontur

• Zeichnen Sie die zugrundeliegenden 2D-Elemente mit den Funktionen der Aufgabe Konstruieren vor, bevor Sie diese Funktion wählen.
• Schalten Sie in den Optionen - Arbeitsumgebung - Seite Anzeige - Bereich Elementmarkierung die Elementzwangssymbole und Elementrichtungssymbole ein. Dadurch werden die Anfangs- und Stützpunkte der 2D-Elemente dargestellt.
• Eine Funktion zum Erzeugen von linienförmigen Bauteilen ist geöffnet (z.B. Wand oder Streifenfundament). Die Parameter des Bauteils sind bereits festgelegt.

1. Um den Anfangs- und Endpunkt des Bauteils zu bestimmen, klicken Sie zweimal auf einen definierten Punkt der geschlossenen Kontur.

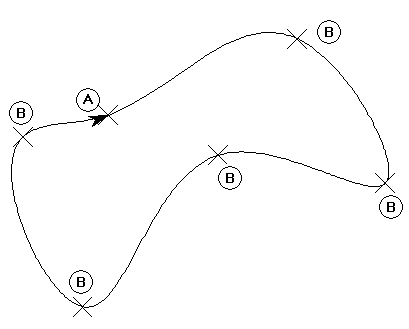

   (A) Anfangspunkt des Elements, mit Richtungssymbol
   (B) Definierte Punkte, hier Stützpunkte des Splines

2. Klicken Sie in die Zeichenfläche, um die Ausdehnung des Bauteils aus Elementübernahme anzugeben.
