Import tras

Funkce Modelář mostů a základů

Import tras je možný pouze pomocí načtení externích souborů určeného typu. Soubory pro import můžete vytvořit pomocí programu Allplan nebo pomocí jiných programů. Dále můžete použít ručně vytvořené soubory ASCII. Důležitý pro korektní import dat je správný popis hodnot v souborech. Zejména u souborů *.reb se často mezi hodnotami obou posledních sloupců nenachází žádná mezera.

Dále najdete příklady, jak má vypadat soubor importu pro jednotlivé typy souborů:

• Příklad pro soubor reb

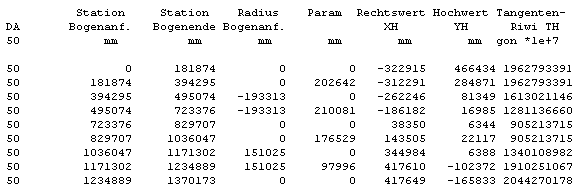

  Příklad pro importovaný soubor reb



• Příklad pro soubor re1


  Příklad pro importovaný soubor re1



• Příklad pro soubor re2

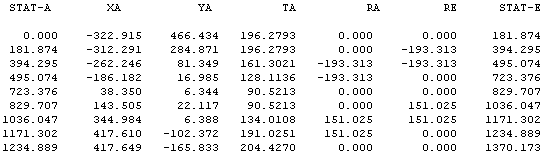

  Příklad pro importovaný soubor re2



• Příklad pro soubor lpr


  Příklad pro importovaný soubor lpr



Upozornění: U souborů reb, re1 a re2, které popisují trasu v půdorysu, se jedná vždy o tu samou trasu.
Soubor lpr popisuje profil trasy. V prvním sloupci se nachází staničení, v druhém příslušná výšková kóta.

Jak naimportovat trasu

1. V panelu nástrojů Trasa, resp. menu Soubor klikněte na Import trasy.
2. Zvolte název souboru trasy, kterou jste vytvořili a uložili např. v oblasti úkolů Situační plány programu Allplan a nastavte vhodný typ souboru.

   Upozornění: Před výběrem souboru nastavte typ souboru, abyste jej použili jako filtr.

3. Aktivujte nastavení Automaticky vytvořit body staničení a zadejte Odstup bodů staničení, jestliže jste ještě nezadali žádné staničení.

   Upozornění: Na začátku a konci trasy, jakož i v bodech přechodů přímka - klotoida, klotoida - kruhový oblouk a přímka - kruhový oblouk se vždy automaticky vytvoří body staničení.

4. Zadejte místo, kam se má vložit trasa, a označení trasy.

   Upozornění: Za určitých předpokladů rovněž můžete dodatečně importovat profil trasy tím, že aktivujete nastavení Importovat profil trasy do aktuální trasy.



   Pro možnost volby nastavení Importovat profil trasy do aktuální trasy musí být splněny dva předpoklady:

   • Při vyvolání funkce Import trasy musí být zvolen bod staničení již existující trasy, resp. trasy jako takové.
   • Již existující trasa musela být importována s jednotlivými úseky trasy.

   Po aktivaci nastavení Importovat profil trasy do aktuální trasy je možné pouze zadaní názvu souboru pro řez profilem trasy. Zvolte název souboru podélného řezu profilu, který jste vytvořili a uložili například v oblasti úkolů Model terénu programu Allplan.

   Upozornění: Pokud profil trasy nelícuje s trasou v půdorysu, profil trasy se přizpůsobí.

5. Případně aktivujte nastavení Importovat řez profilem trasy a zvolte název souboru podélného řezu profilu, který jste vytvořili a uložili např. v oblasti úkolů Model terénu programu Allplan.

   Upozornění: Pokud profil trasy nelícuje s trasou v půdorysu, profil trasy se přizpůsobí.

6. Dialog potvrďte tlačítkem OK.

   Zobrazí se Vám, kolik úseků trasy bylo naimportováno.
