Kreslení stavebního dílu z převzetí elementu pomocí části uzavřeného obrysu

Stavební prvek převzít z tvaru elementu

Jak nakreslit stavební díl převzetím části uzavřeného obrysu

• Předtím, než zvolíte tuto funkci, předkreslete prvky 2D, které budou tvořit základ, pomocí funkcí úkolu Konstrukce.
• Zapněte v Nastavení - Pracovní prostředí - strana Zobrazení - oblast Zvýraznění elementů Symboly nuceného bodu a Směrové symboly elementu. Tím se zobrazí počáteční a definiční body 2D elementů.
• Funkce pro vytvoření liniových stavebních dílů je spuštěna (např. Stěna nebo Základový pás). Parametry stavebního dílu jsou již zadány.

1. Zadejte počáteční bod stavebního dílu. Klikněte za tímto účelem na libovolný bod uzavřeného obrysu.

   Stavební díl visí na nitkovém kříži. V náhledu lze rozpoznat vykreslení a také polohu osy stavebního dílu. U vícevrstvých stavebních dílů, např. stěn, je viditelná struktura vrstev spolu s jejich tloušťkami, poloha první vrstvy je označena číslem 1 v barvě osy stavebního dílu.

2. V náhledu zkontrolujte, zda je stavební díl vykreslen v požadovaném směru vykreslení a klikněte příp.. v dialogovém panelu nástrojů na Otočit, abyste otočili směr vykreslení stavebního dílu.

   Směr vykreslení lze kdykoli během zadávání dalších stavebních dílů v jednom polygonu změnit.

3. Zadejte koncový bod stavebního dílu. Klikněte za tímto účelem znovu na libovolný bod uzavřeného obrysu.
4. Klikněte na část uzavřeného obrysu, pomocí kterého se má nakreslit stavební díl.

   Stavební díl z převzetí elementu se nakreslí podél obrysu mezi počátečním a koncovým bodem.

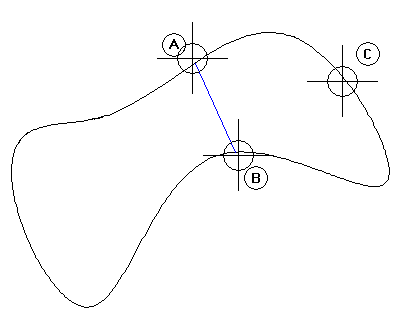

   (A) Počáteční bod stavebního dílu z převzetí elementu
   (B) Koncový bod stavebního dílu z převzetí elementu
   (C) Spojení, pomocí kterého se má nakreslit stavební díl
