Parametry Nika, Výklenek, Drážka, Průraz

Funkce Nika, drážka, výklenek, průraz

Typ

Hier können Sie auswählen, ob eine Nische oder ein Schlitz, eine Aussparung bzw. ein Durchbruch in die Wand eingesetzt wird.

Srovnání nika výklenek polygonální výklenek

(1) Nika
(2) Otvor
(3) Polygonální výklenek
(4) Polygonální výklenek
Obr.: Rozdíl mezi nikou/výklenkem a polygonální nikou/výklenkem..

Upozornění: Na rozdíl od nik nejsou u výklenků při stanovování výměr odečteny příslušné plochy stěn.

Typ pohledu

Zde zvolíte typ pohledu otvoru.

Poznámka: U typu otvoru Libovolný otvor s konturou uloženou jako symbol musíte nejdříve pomocí funkcí úkolu Konstrukce nakreslit pohledový obrys otvoru v požadovaném tvaru a s požadovanými rozměry a uložit jako symbol. Šířka, resp. délka a výška otvoru vyplynou z maximální výšky/délky a šířky symbolu a nelze je během zadávání změnit.

Poznámka: Výšková poloha libovolného otvoru s konturou uloženou jako symbol ve směru Z se provede buď pomocí Výšky HH nebo Výšky DH, neboť výšku otvoru nelze měnit. Šířka otvoru vyplyne ze šířky symbolu.

Parametry

Šířka (u niky, drážky, výklenku, průrazu)

Tento parametr lze zadat u nik a výklenků. Klikněte proto na tlačítko.

Pokud nyní chcete převzít novou hodnotu do knihovny pro zadané hodnoty, klikněte na poté zadejte hodnotu.

Chcete-li záznam odstranit, označte nejprve záznam a poté klikněte na .

Chcete-li stávající záznam kvůli úpravě načíst do pole pro zápis a provést úpravu, záznam označte a klikněte na . Důležité: Takto změněné záznamy se nepřipojují k výběru a neukládají se.

Hloubka (u niky, drážky, výklenku, průrazu)

Tento parametr lze zadat u nik a výklenků. Klikněte proto na tlačítko.

Má-li se vytvořit průraz (prostup) stěnou, musí hloubka odpovídat minimálně tloušťce stěny.

Pokud nyní chcete převzít novou hodnotu do knihovny pro zadané hodnoty, klikněte na poté zadejte hodnotu.

Chcete-li záznam odstranit, označte nejprve záznam a poté klikněte na .

Chcete-li stávající záznam kvůli úpravě načíst do pole pro zápis a provést úpravu, záznam označte a klikněte na . Důležité: Takto změněné záznamy se nepřipojují k výběru a neukládají se.

Výška k DH

Zde zadáte výšku spodní hrany niky/výklenku.

Hvýška (u niky, drážky, výklenku, průrazu)

Tento parametr lze zadat u nik a výklenků.

Výška zlomu nahoře

Tento parametr se objeví jen u kruhových, resp. n-úhelníkových otvorů.

Zadejte požadovanou hodnotu.

(1) Výška zlomu

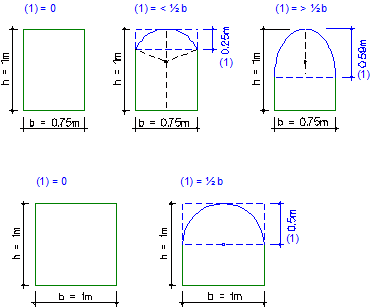

Obr.: Příklady pro výšku zlomu nahoře

Výška do zlomu, resp.

Toto je hodnota od horní hrany parapetu k počátku výšky oblouku.

Výběr geometrie

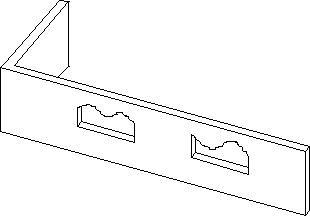

U typu otvoru Libovolný otvor s konturou uloženou jako symbol si můžete vybrat pomocí náhledovou konturu uloženou jako symbol.

V oblasti Zobrazení se tento tvar otvoru zobrazí s maximální výškou a šířkou.

Příslušné parametry jsou graficky vysvětleny v oblasti Zobrazení.

Výškové zadání

Klikněte na Výška... pro definování výškových kót otvoru. Výšku je možné zadat jako absolutní hodnotu, relativně vůči standardní rovině, relativně vůči volné rovině nebo vůči horizontální rovině, relativně vůči vztažné ploše nebo se vztahem k již existujícímu stavebnímu dílu.

Vztah DH, HH

Zde se zobrazí vztah výšky dolní a horní hrany pomocí symbolů. Pro změnu výškového vztahu klikněte na Výška....

Nastavení viditelnosti

Zde můžete u drážek, výklenků a stěnových průrazů stanovit, zda se tyto prvky mají zobrazit v řezu a 3D projekci.

Oblíbené položky otevřít/uložit

Pokud chcete uložit nějakou definovanou stěnovou niku, drážku, výklenek příp. průraz jako soubor oblíbené položky klikněte na .
Klikněte na pro otevření a načtení již uloženého oblíbeného souboru.

Zobrazit v půdorysu

Zde můžete u stěnových nik, resp. drážek, výklenků a stěnových průrazů stanovit, jak se tyto prvky mají zobrazit v půdorysu.

Prvek z knihovny

Pokud chcete do otvoru umístit již definovaný objekt, pak klikněte na a vyberte požadovaný objekt v paletě Knihovna.
