Superficie rettangolo 3D, perpendicolare a spigolo/curva

Funzione Superficie 3D

Come disegnare una superficie rettangolo 3D in posizione centrale e perpendicolare a uno spigolo/curva

1. Fare clic su Superficie 3D (vedi).


   Richiamare Superficie 3D in uno dei seguenti modi

   • Actionbar: Ruolo Costruzione Compito Modellazione Area task Oggetti 3D

   • Barra menu: Crea Avanzato Modellazione 3D

   • Palette: Funzioni campo Crea nel modulo:

   Modellazione 3D

2. Fare clic su Superficie rettangolo 3D nella barra strumenti di dialogo Superficie 3D.

   Suggerimento: Indietro consente di annullare gradualmente le immissioni.

3. Nelle opzioni immissione selezionare l’opzione Immetti su spigolo/curva partendo dal centro.
4. Attivare lo spigolo o la curva per il punto medio.

   Sul puntatore viene visualizzato un rettangolo come anteprima.

5. Immettere il centro del rettangolo sullo spigolo o sulla curva.
6. Immettere la lunghezza e la larghezza del rettangolo o fare clic sul punto diagonale.

   La superficie rettangolo 3D viene disegnata nel punto medio perpendicolarmente allo spigolo/curva.

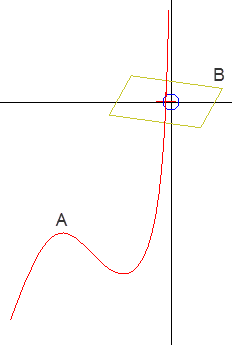

   (A) Spigolo/curva
   (B) Anteprima poligono

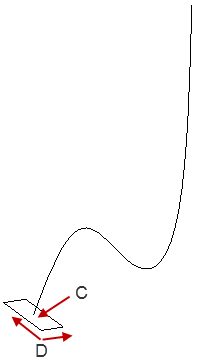

   (C) Centro su spigolo/curva
   (D) Lunghezza / larghezza
