Palette "Mode de vue" (pour le mode de rendu "Rendu en temps réel")

Zone de liste Type de vue / Palette Mode de vue

La méthode de rendu Rendu en temps réel lance un calcul de rendu de la perspective configurée actuellement. Plus l'image reste fixe longtemps, plus la profondeur de calcul du rendu, et donc le résultat, seront précis. En cas de modification du décor ou du modèle, le calcul démarre à nouveau. Pour éviter des délais de rendu trop longs en cas de perspective non modifiée, vous pouvez limiter la durée du calcul selon différents critères.

Cette méthode de rendu est à la base du mode de vue prédéfini Rendu en temps réel.

A noter : Les paramètres sélectionnés ici s'appliquent exclusivement à l'affichage à l'écran ou à une image bitmap générée après le rendu avec la fonction Enregistrer le contenu de la fenêtre dans une image bitmap. Si vous créez une image bitmap avec la fonction Lancer le rendu d'une image, les paramètres réglés ici s'appliquent.

Paramètre

Nom

Permet de modifier la désignation du mode de vue.

Méthode de rendu

Rendu en temps réel (non modifiable pour le mode de vue prédéfini Rendu en temps réel)

Résolution de l'image

Personnalisé

Si cette option n'est pas activée, le rendu est automatiquement généré dans la résolution résultant de la taille actuelle de la fenêtre graphique.

Activez cette option si vous voulez créer le rendu dans une résolution différente de celle qui résulterait de la taille de la fenêtre graphique. Spécifiez la résolution souhaitée sous Réglage par défaut ou Résolution.

A noter : Si cette option est activée, le résultat du rendu est d'abord affiché à l'échelle de la largeur de la fenêtre graphique actuelle. Ce n'est que lorsque vous l'enregistrez en tant qu'image bitmap à l'aide de la fonction Enregistrer le contenu de la fenêtre dans une image bitmap qu'une image bitmap sera créée dans la résolution que vous spécifiez.

Paramétrage

Uniquement si l'option Personnalisé est activée.

Sélection d'une des résolutions prédéfinies comme valeur par défaut pour le rendu.

Résolution

Uniquement sélectionnable si l'option Personnalisé est activée.

Cliquez sur le bouton pour utiliser la palette Taille du rendu afin de modifier dans Réglage par défaut la résolution pour le rendu. La résolution sélectionnée s'affiche alors sur le bouton.

Lorsque le bouton Personnalisé n'est pas activé, les valeurs ne sont pas arrondies. Dans ce cas, le bouton affiche la résolution résultant de la taille actuelle de la fenêtre graphique pour le rendu.

Paramètres généraux

Puissance du processeur

Vous définissez ici le pourcentage maximal de la puissance du processeur de votre poste de travail pouvant être utilisé pour le rendu en temps réel.

Plus le pourcentage est élevé, plus le rendu sera rapide. D'autres applications, principalement celles gourmandes en ressources, peuvent s'en trouver ralenties.

Réduisez ce pourcentage si vous avez besoin de davantage de puissance pour les autres applications.

Progression du rendu

Lorsque cette option est activée, les informations concernant la progression du calcul de rendu en temps réel s'affichent directement dans la fenêtre graphique ; elles comprennent notamment la durée totale du calcul jusqu'à présent pour la perspective en cours ainsi que la durée de calcul du prochain pas d'itération et par conséquent l'intervalle jusqu'à la prochaine mise à jour de l'image.

Critère d'arrêt

Vous pouvez introduire un critère d'arrêt (facultatif) pour limiter la durée de calcul du rendu en temps réel :

• Off
  Aucun critère d'arrêt n'est introduit, le calcul du rendu en temps s'effectue indéfiniment (ou jusqu'à ce que la perspective soit modifiée).
• Etapes
  Le nombre de pas d'itération que vous indiquez sous Nombre de pas a été introduit comme critère d'arrêt.
• Heure
  Le temps de calcul du rendu en temps réel que vous indiquez sous Durée totale a été introduit comme critère d'arrêt.
• Qualité
  La qualité du résultat du rendu en temps réel que vous indiquez sous Qualité a été introduite comme critère d'arrêt.

Nombre de pas/Temps total/Qualité

Uniquement si un critère d'arrêt du calcul du rendu est indiqué sous Critère d'arrêt.

Indiquez ici une valeur adéquate :

• Nombre d'étapes
  Saisissez une valeur comprise entre 5 et 10 000 pas d'itération.
• Durée totale
  Saisissez une valeur comprise entre 5 secondes et 23 heures, 59 min et 59 secondes.
• Qualité
  Définissez une qualité Faible, Moyenne, Elevée ou Très élevée.

Plan virtuel

Si vous avez défini un plan de base virtuel à l'aide de la fonction Environnement, vous pouvez choisir si celui-ci doit rester limité dans le rendu sur l'étendue initiale ou s'étendre à l'infini.

Modèle blanc

Représentation dans le style d'un modèle de papier blanc ou de carton.

Dans ce mode de représentation, les remplissages et les textures sont masqués et le décor est exclusivement représenté avec des ombrages contrastés avec un faible contraste.

Exemple de résultat de rendu sans et avec utilisation de l'option Modèle blanc :

Résultat de rendu sans (gauche) et avec (droite) utilisation de l'option Modèle blanc.

Type de projection

Sélection du type de projection à utiliser pour le rendu en perspective :

• Par défaut
  La perspective centrale régulière est utilisée pour la représentation.

  La condition préalable est que la projection centrale soit définie (l'option Perspective est activée sur la palette Projection quelconque). Sinon, ce paramètre n'aura aucun effet.
• Perspective à deux points
  La perspective à 2 points (perspective de sur-angle) est utilisée pour la représentation.

  La condition préalable est que la projection centrale soit définie (l'option Perspective est activée sur la palette Projection quelconque). Sinon, ce paramètre n'aura aucun effet.
• Sphérique
  La projection rectangulaire est utilisée pour la représentation.

  Cette option est destinée au rendu d'images panoramiques sphériques à partir desquelles des panoramas sphériques peuvent être générés avec des outils appropriés (voir Créer des vues à 360°).

  Important :
  Pour afficher correctement les images panoramiques sphériques dans les panoramas sphériques, un rapport de 2:1 (par ex. 4 000 x 2 000 pixels) doit être sélectionné pour la résolution de l'image et le résultat du rendu doit être enregistré au format JPG ou TIF.

Exemple pour la représentation dans les différents types de projection :

Rendu du résultat d'une vue en perspective dans la perspective centrale (à gauche) et la perspective à 2 points (à droite).

Paramètres post-processus

Eclairage automatique

Permet de définir si et comment l'éclairage de la représentation à l'écran est corrigé :

• Off
  Aucun éclairage automatique n'est utilisé pour le rendu ; vous pouvez toutefois régler la luminosité et l'éclairage selon vos besoins à l'aide de l'option Eclairage de la Barre d'outils Fenêtre.
• Moyenne et Médian (valeur moyenne)
  Dans des conditions d'éclairage normales, les résultats de rendu sont similaires avec les deux paramètres.

  En cas de conditions d'éclairage extrêmes, Médian est plus adapté aux scènes avec éclairage d'arrière-plan intense, comme par exemple les perspectives intérieures baignées de lumière du jour et avec une orientation fenêtre. Moyenne est en revanche à privilégier pour les scènes ou les structures surexposées où la surexposition doit être neutralisée, comme par exemple les scènes nocturnes avec éclairage urbain.

  Médian met davantage en valeur les zones sombres, alors que Moyenne réagit aux zones claires.

Exemples de résultat de rendu avec différents paramètres pour l'éclairage automatique :

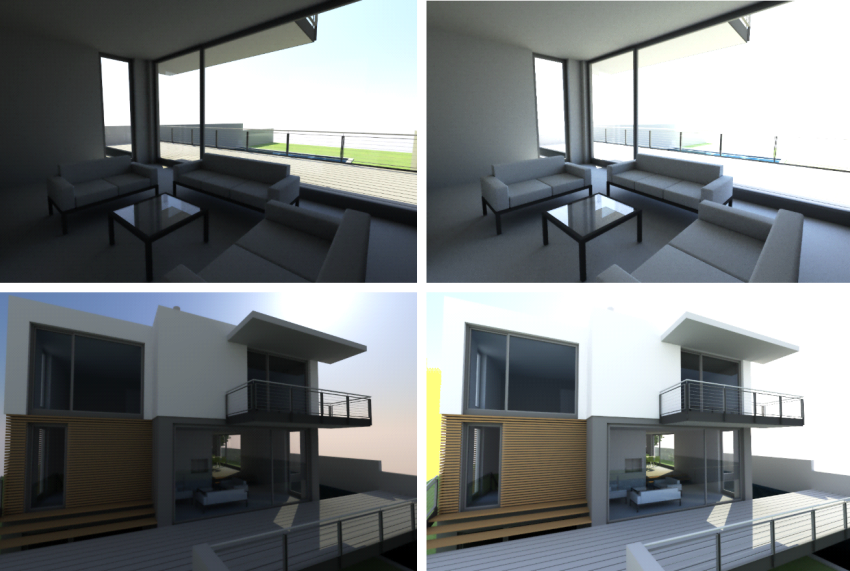

Comparaison des résultats de rendus avec le paramètre Eclairage automatique sur Médian (à gauche) et Moyenne (à droite) pour les zones intérieures (en haut) et extérieures (en bas).

Tone mapping

Réajustement des zones surexposées d'un rendu en réduisant la plage dynamique (compression dynamique).

En particulier en cas de grandes différences de luminosité à l'intérieur d'une scène, par exemple des surfaces lumineuses directement éclairées en combinaison avec des zones ombragées, une augmentation de la compression dynamique peut produire une impression de couleur naturelle.

Plus la valeur est élevée, plus la compression dynamique est importante.

Exemple pour le résultat du rendu avec un Tone mapping différent :

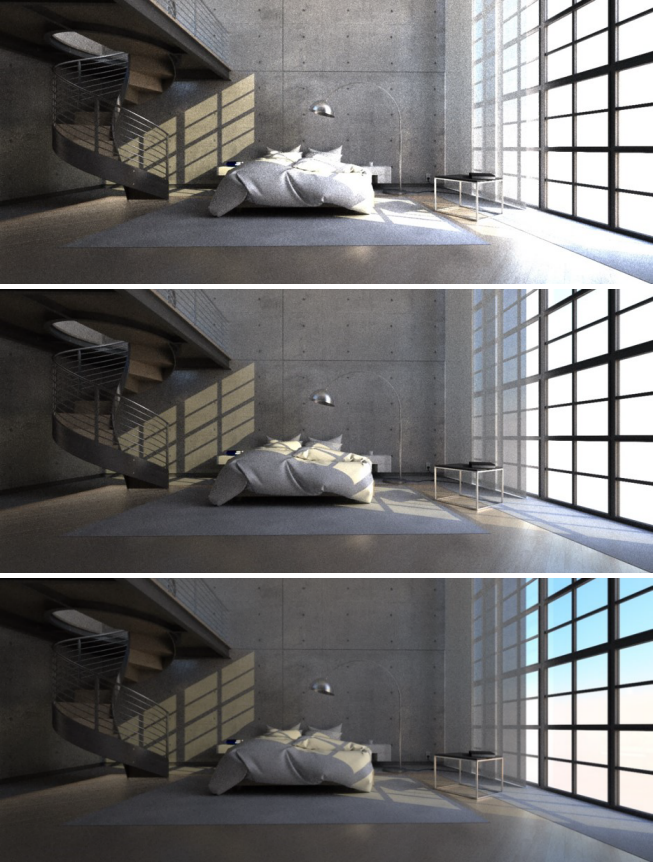

Résultat de rendu d'une perspective de pièce intérieure avec différentes intensités de compression dynamique : Réglage de l'option Tone Mapping sur 0 (haut), 30 (moyen) et 60 (bas).

Equilibre des blancs

Adaptation ultérieure de la température de couleur du rendu à la situation lumineuse de la scène rendue ou à l'effet souhaité.

Les valeurs entre 1 000 et 10 000 Kelvin sont autorisées. Plus la valeur est basse, plus la scène aura des tons chauds. Plus la valeur est élevée, plus elle aura des tons froids.

Exemple pour le résultat du rendu avec une température de couleur différente :

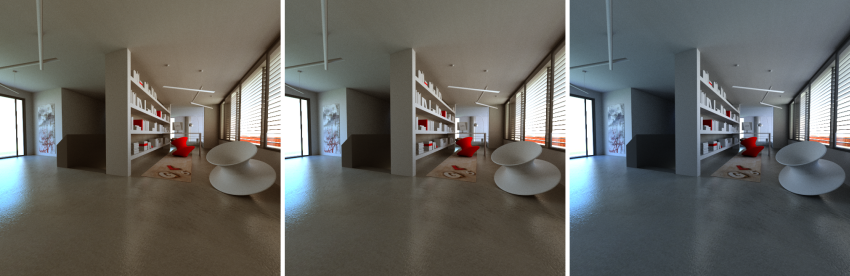

Résultat de rendu d'une perspective de pièce intérieure avec différentes températures de couleurs : Réglages de l'option Equilibre des blancs sur 3 200 K (gauche), 5 500 K (moyen) et 7 500 K (droite).

Réduction du bruit - Filtre

Activez ici la Suppression du bruit par un filtre de bruit.

La méthode utilisée permet en particulier de réduire la composante de bruit sans affecter les images bitmap (également au format HDR, par exemple le ciel) ou les surfaces texturées qui peuvent être enregistrées comme arrière-plan.

Astuce : La composante de bruit peut également être influencée en modifiant la plage dynamique à l'aide de l'option Tone mapping. Pour les perspectives intérieures, un paramétrage spécial de l'éclairage peut également être avantageux pour la réduction du bruit (voir la palette Nouveau ou Modifier la lumière -> Option Sky light).

Intensité

Uniquement lorsque l'option Filtre de réduction du bruitest activée.

Permet de définir le niveau de suppression du bruit.

Lisser

Uniquement lorsque l'option Filtre de réduction du bruitest activée.

Permet de définir le degré de lissage des arêtes.

Exemples de résultat de rendu avec différents paramètres de réduction du bruit :

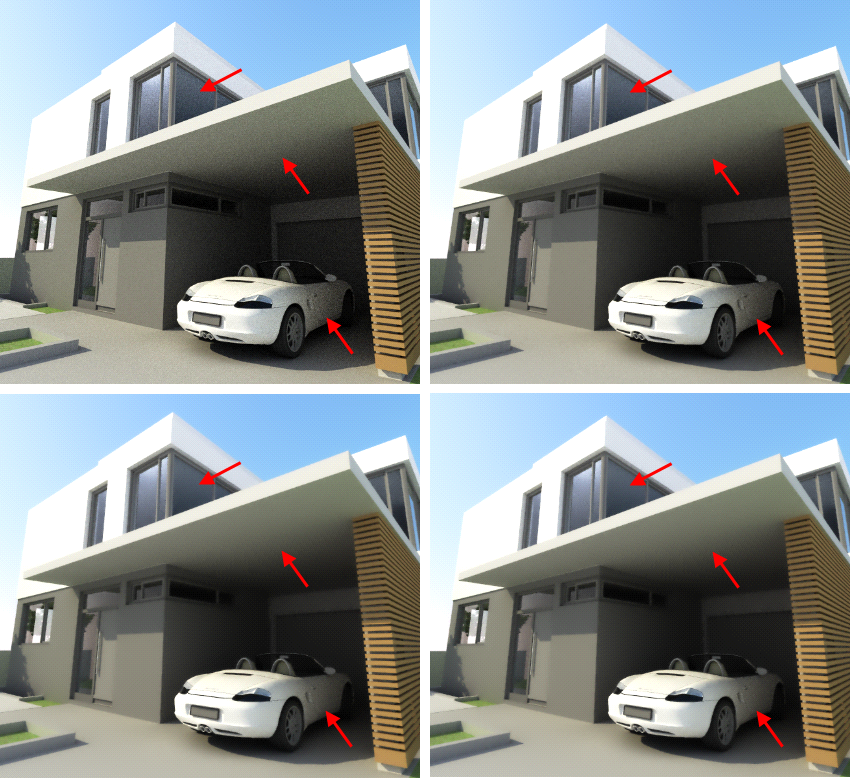

Résultat de rendu pour différents paramètres pour la réduction du bruit (chacun après des temps de calcul et des étapes d'itération identiques) : Option Filtre désactivée (en haut à gauche), Moyen (en haut à droite), Fort (en bas à gauche), Très fort (en bas à droite).
