Dessiner un élément de construction basé sur un autre élément le long d'une partie d'un contour fermé

Elément de construction basé sur un élément

Pour dessiner un élément de construction basé sur un contour fermé

• Dessinez les éléments 2D de base à l'aide des fonctions de la tâche Dessiner avant de sélectionner cette fonction.
• Dans les Options - Environnement de travail - page Affichage - cadre Marquages d'éléments, activez les options Symbole de contrôle et Symbole de direction. Vous activez ainsi l’affichage du point initial et des points de passage des éléments 2D.
• Une fonction de création d’éléments de construction linéaires est active (Mur ou Semelle filante par exemple). Vous avez déjà défini les paramètres de l’élément de construction.

1. Entrez le point initial de l'élément de construction. Cliquez pour cela sur un point quelconque du contour fermé

   L'élément de construction est accroché au réticule. Dans l’aperçu, vous pouvez distinguer l’extension et la position de l’axe de l’élément. S’il s’agit d’un élément de construction multicouche - un mur par exemple - vous pouvez distinguer dans l’aperçu les différentes couches de l’élément avec leur épaisseur ; la position de la première couche est mise en évidence par le chiffre 1 affiché dans la même couleur que l’axe de l’élément.

2. Contrôlez dans l’aperçu que l’élément de construction est dessiné dans la direction d'extension souhaitée et cliquez au besoin sur Inverser dans la barre contextuelle pour retourner l’élément.

   Vous pouvez modifier la direction d'extension à n’importe quel moment pendant la saisie, y compris si vous saisissez plusieurs éléments de construction simultanément.

3. Entrez le point final de l'élément de construction. Pour cela, cliquez à nouveau sur un point quelconque du contour fermé.
4. Cliquez sur la partie du contour fermé au-dessus de laquelle l'élément de construction doit être dessiné.

   L’élément de construction est dessiné au-dessus du contour entre le point initial et le point final spécifiés.

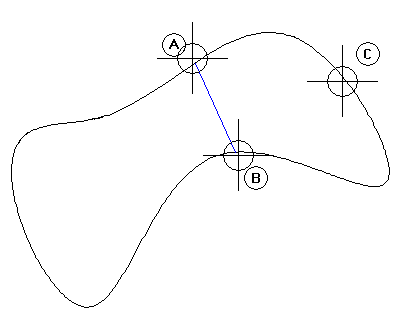

   (A) Point initial de l'élément de construction basé sur un autre élément
   (A) Point final de l'élément de construction basé sur un autre élément
   (C) Partie de l'élément au-dessus de laquelle l'élément de construction doit être dessiné
