Opciones, elementos constructivos y arquitectura Opciones, elementos constructivos y arquitectura
Pulse el botón Especial para establecer parámetros avanzados en los módulos de la familia Arquitectura.
Estas opciones, también incluyen parámetros especiales.
Reparar
Con la opción Reparar puede reparar el contorno de los elementos constructivos que estén defectuosos. Verá el resultado cuando pulse
Restaurar representación 3D. Allplan marca las zonas que ha arreglado.
Arreglar defectos geométricos de elementos
Layers y elementos constructivos
Los huecos de muro, huecos de forjado se pueden ubicar en una layer independiente.
Normalmente los vanos como ventanas o puertas adquieren la misma layer que el elemento en el que se insertaron. Puede utilizar esta opción para especificar si a una layer separada o independiente se le pueden asignar los vanos.
Los huecos de ventana y puerta pueden ubicarse en layers independientes.
De nuevo, generalmente se asigna al vano insertado la misma layer que el elemento que lo recibe. Puede utilizar esta opción para especificar si se puede especificar una layer separada a los vanos de ventana y puerta.
Vanos en layers independientes, notas importantes
Los elementos de layers ocultas no interactúan en elementos constructivos en layers visibles.
Ésta opción evita que los elementos arquitectónicos en layers ocultas interactúen con aquellos contenidos en layers visibles.
Acotación de muros
Permite bloquear la actualización automática de las acotaciones asociativas de muros.
Vano + hueco en muro, ejemplo
Los muros con una prioridad superior, cortan a los muros que tienen una prioridad inferior en los puntos donde los muros se cruzan o en juntas con forma de T. Si los muros tienen la misma prioridad, el muro creado el último corta al que introdujo primero.
Puede utilizar la opción Prioridad superior de vanos frente a corte de muro, en la introducción de vanos para especificar cómo deben comportarse los muros (por ejemplo, juntas de muro en forma de T): si un muro interseca a otro muro, al insertar un hueco en el muro intersecado se provoca un "agujero" dentro del hueco. Este es el valor de defecto (opción deshabilitada). Cuando active esta opción, al hueco que inserte se le da una prioridad más alta que al muro en cuestión y en consecuencia, atravesará el muro.
Nota: Esta opción se aplica cuando introduce o modifica vanos o utiliza Restaurar representación 3D. Pero cuando cambia los espesores de muro, Allplan recalculará el muro y el vano. En este caso, se crea un nuevo hueco con el parámetro establecido en esta opción. Para asegurar que las modificaciones que realice no provocan efectos inesperados, no debe cambiar esta opción en el transcurso del proyecto.
Ejemplo de la opción "Vano + vano en un muro"
Leyenda para el recorrido de la sección
Esta opción localiza el identificador de la sección de manera que esté siempre horizontal y contraria a la dirección de la sección. Este ajuste está en concordancia con el estándar ruso GOST
Nota: Esta opción sólo se aplica al proyecto actual. Los identificadores de sección existentes no se modifican. Esta opción se aplica sólo cuando se crean nuevos recorridos de la sección.
Código de entrada
Aquí es donde tiene que introducir el código para autorizar programas especiales programados ALLPLAN GmbH.

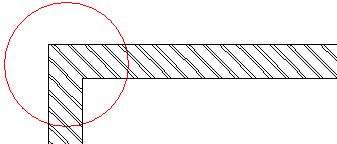

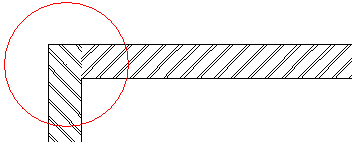

Tramas en muros
Puede elegir un conjunto de tramas para que en los muros conserven su dirección, altura y anchura definidas. Las tramas se comportan como los rayados: se representan en encuentros de esquina e intersecciones.
Esta opción (de número/ a número) se guarda en los estándares de Estudio.
Copiar o mover las tramas importantes a números entre 230 y 255; estos números están vacíos por defecto).
