Flecha

Funciones: Posición para forjados + Posición forjados inclinados

En las opciones del módulo Plano de posición puede utilizar la casilla de confirmación Longitud de flecha relativa al tamaño del forjado para especificar si la longitud de la flecha:

• debe interpretarse como un valor absoluto o
• debe calcularse en base a la relación existente entre la distancia de dos puntas de flecha y el tamaño del forjado.

Si se activa el recuadro, el sistema espera que introduzca una relación comprendida entre 0 y 1 en el campo Flecha.

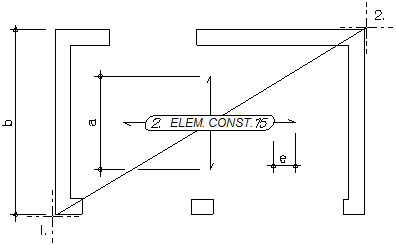

Longitud de flecha definida según a/b; en este caso a/b = 0.5

De lo contrario, introduzca un valor absoluto.

La longitud mínima de la flecha es de e = 5 mm (en función de la escala de referencia actual).
