Configurar la visibilidad de la layer en planos

Cuando se establece la visibilidad de las layers en los planos, debe hacerse una distinción entre los elementos que estén en elementos de plano (documentos colocados en el plano) y elementos que estén actualmente dibujados en el plano.

Visibilidad de elementos en elementos de plano

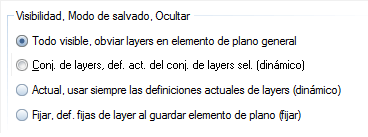

Están disponibles cuatro opciones para establecer la visibilidad de los elementos en elementos de plano. Puede seleccionar cualquiera de estas opciones a la hora de colocar elementos de plano: abra la herramienta Elemento de plano y pulse sobre Layer/Conjunto de trazado.

Todo visible, obviar layers en el elemento de plano general

Cuando selecciona la opción Todo visible, se mostrarán e imprimirán todos los usuarios visibles por el usuario, independientemente de la configuración de layer definida.

Conjunto de trazado, definición actual del conjunto de trazado seleccionado (dinámico)

Cuando selecciona la opción Conjunto de trazado, sólo se imprimirán y mostrarán las layers del conjunto de trazado seleccionado. Esta opción sólo está disponible cuando se ha definido por lo menos un conjunto de trazado. Los parámetros definidos del conjunto de trazado seleccionado se muestran en el área Visibilidad en el elemento de plano. Esta configuración es 'dinámica', en otras palabras, la apariencia de la impresión puede variar dependiendo de la configuración actual de la layer seleccionada.

Actual, usar siempre las definiciones actuales de layers (dinámico)

Cuando selecciona la configuración Actual, todas las layers se definen como visibles en Selección de layers visibles (barra de herramientas de Formato) y se imprimen. Esta configuración es 'dinámica', en otras palabras, la apariencia de la impresión puede variar dependiendo de la configuración actual de la layer seleccionada.

Fijar, definiciones fijas de layer al guardar elemento de plano (fijar)

Cuando selecciona la opción Fijar, podrá definir qué layers deben ser visibles. Para ello, seleccione las layers pertinentes y defina el estado necesario utilizando el menú contextual o el área Estado. Esta configuración es 'fija' ya que se guarda con el elemento de plano. De esta forma se asegura de que la impresión final sea siempre la misma, independientemente de los conjuntos de trazado seleccionados y de la configuración de layers definida.

Visibilidad de elementos trazados en planos

La visibilidad de los elementos que se dibujan directamente en un plano sólo depende de la configuración actual de layer.
