Definir ajustes de altura para SmartParts

En Allplan podrá definir la altura para los objetos, tales como mobiliario, de forma que la altura de la estructura de suelo se tenga en cuenta a la hora de crear representaciones específicas. En particular, los SmartParts importados no incluyen ningún parámetro de altura. Sin embargo, podrá definir la altura de forma fácil y rápida más tarde.

Para definir la altura para un SmartPart más tarde

• Ya ha colocado el SmartPart en el archivo de dibujo.

1. Pulse sobre el SmartPart al que debe asignársele una configuración de altura con el botón derecho del ratón y, en el menú contextual, pulse Parámetros específicos.

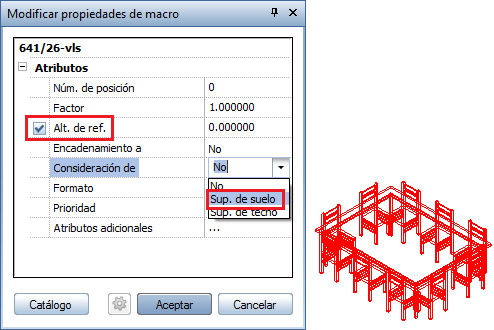

2. Se abre la barra de diálogo Parámetros específicos. Seleccione la opción Configuración de la altura
3. Seleccione una opción para Considerar:
   • Para el mobiliario, por ejemplo, elija Suelo.
   • Para las lámparas, por ejemplo, elija Techo.



4. Pulse Aceptar para confirmar.
