DeLR: Desplazar punto en línea de recorrido

Barra contextual de definición de línea de recorrido y geometría

Después de definir el polígono de contorno de la escalera, es posible desplazar con ayuda del parámetro De LR los puntos de la línea de recorrido a cualquier lugar.
Si la longitud de la escalera es menor que la longitud de la línea de recorrido, la geometría de toda la escalera se desplazará en dirección al punto de la línea de recorrido recientemente situado.

Así se desplaza un punto de línea de recorrido

1. Pulse De LR.
2. Pulse en el punto inicial o final de la línea de recorrido y colóquelo, puede utilizar las herramientas de Ayuda en la introducción de puntos.

   El recorrido de la escalera se calculará de nuevo.

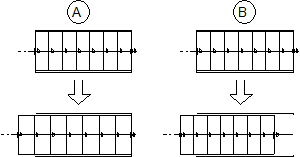

   Ejemplo:



   (A) Huella libre
   (B) Huella fijada

Nota: Con la función De LR para desplazar punto en línea de recorrido, puede también desplazar la línea de recorrido dentro del perímetro de la escalera.

De igual manera puede modificar la salida, sin tener que modificar la escalera en planta.
