Ventana

Módulo(s): Básica: Muros, Vanos, Elementos constructivos

Utilice esta herramienta para insertar las Ventanas en los muros.

Para crear una ventana

1. Pulse Ventana (Cómo).


   Puede activar Ventana de una de estas formas

   • Barra de menú: Crear Arquitectura Básica: Muros, Vanos, Elem. constructivos

   • Paleta: Funciones , Crear, en los siguientes módulos:

   Básica: Muros, Vanos, Elem. constructivos

   • Configuración: Arquitectura ,Modelador de vanos
2. Si lo desea, ahora puede modificar los parámetros del hueco.
   La barra contextual le proporciona varias opciones.


   • Pulse Propiedades para establecer los parámetros en un cuadro de diálogo.
   • Pulse Obtener datos de modelador de vanos desde catálogo
     para seleccionar un vano que se creó con el Modelador de vanos.
   • Pulse Adoptar para copiar los parámetros de un elemento existente.
   • Pulse Abrir favorito para recuperar los parámetros que haya guardado como favoritos.

   Nota: En el caso de muros de varias hojas, es aconsejable pulsar el muro primero y después establecer los parámetros del hueco. De esta forma se introducen de forma automática las propiedades del muro en el cuadro de diálogo y se muestran las opciones avanzadas para muros de varias hojas.

   Sugerencia: Pulse sobre Leer elemento de biblioteca para seleccionar e insertar un vano creado con la función Modelador de macros (Cómo).



   Puede activar Modelador de vanos de una de estas formas

   • Barra de menú: Crear Arquitectura Especial: Muros, Vanos, Elem. constructivos

   • Paleta: Funciones , Crear, en los siguientes módulos:

   Especial: Muros, Vanos, Elem. constructivos

   • Configuración: Arquitectura ,Modelador de vanos
3. Establezca el punto de inserción.


   En el icono, pulse para colocar el punto de referencia.

   Dispone de las siguientes opciones:







   Con los vanos (por ejemplo puertas y ventanas) sólo están disponibles las siguientes opciones:

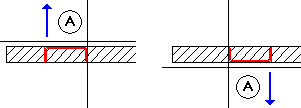

   Aparece una vista previa de la ventana adjunta a la cruceta. El sentido del vano también aparece. (Esto es importante en huecos de muros con varias hojas donde el espesor de cada hoja es diferente).



   A Línea de muro seleccionada = lado exterior del vano

4. Pulse sobre el muro. El sistema automáticamente mostrará la distancia entre el punto de inserción y el punto de referencia más cercano (representado por una pequeña flecha). Puede aceptar o cambiar este valor. Presione INTRO para confirmar.

   Nota: Si Preguntar anchura del vano no está activada en la barra contextual Ventana, Allplan creará el vano utilizando el ancho especificado en las Propiedades sin volverlo a preguntar.

5. El programa muestra la anchura del vano en la línea de diálogo; si lo desea, podrá modificar su valor. Presione INTRO para confirmar.
6. Si ha seleccionado un macro asimétrico que no se haya colocado correctamente en el vano, podrá modificar su posición pulsando sobre el vano pertinente.
   Una vez que haya ubicado el macro correctamente, pulse con el botón derecho del ratón en el área de trabajo para confirmar.

   Nota: Cuando la opción Colocar leyenda está habilitada en Ventana, puede rotular el vano de la misma manera que con Leyenda.

7. Repita los pasos 2 a 6 para dibujar más vanos. Si no, presione ESC para salir de la herramienta.

Nota: Las opciones de medición que están realizadas conforme a normas alemanas, sólo se pueden realizar cuando los vanos estén dentro de los elementos en cuestión.
