Leyendas para puertas en base a la norma DIN

Cuando crea vanos de puerta, el atributo batiente se asigna de forma automática cuando coloca el símbolo pertinente. Este atributo se actualiza de forma automática para reflejar las modificaciones que realice en el batiente de la puerta.

El atributo batiente cumple la normativa DIN. Puede utilizar el texto variable DIN D/I como leyenda para la batiente de la puerta.

Para crear leyendas de puertas que cumplan con la normativa DIN

• Colocó un símbolo de batiente cuando creó la puerta.

1. Pulse Leyenda (Cómo).


   Puede activar Leyenda de una de estas formas

   • Barra de menú: Crear Arquitectura General: Cubiertas, Planos, Secciones

   • Paleta: Funciones , Crear, en los siguientes módulos:

   Notas generales: Cubiertas, Planos, Secciones

   Básica: Muros, Vanos, Elem. constructivos

   Especial: Muros, Vanos, Elem. constructivos

   Locales, Superficies, Plantas

   Constr. de escaleras

   Estructura de cubierta: Pares, correas, postes

   Gestor de objetos

   • Configuración: Arquitectura ,Modificar arquitectura
   • Configuración: Desplegable MDT Planificación urbanística

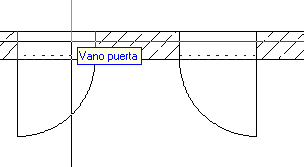

2. Seleccione el vano de puerta al que desea asignar una leyenda.


   • Para seleccionar un elemento particular, pulse sobre él.
   • Para seleccionar varios elementos dentro de una selección rectangular, mantenga pulsado el botón izquierdo del ratón mientras abre una selección rectangular alreadedor de dichos elementos.
   • Algunas herramientas permiten seleccionar todos los elementos del documento al pulsar Todo el las opciones de entrada o con el atajo CTRL+A.

   Puede encontrar información detallada sobre las opciones de selección de Allplan en Selección de elementos, resumen.

   Cuando necesite seleccionar elementos, puede valerse del Asistente para Filtros para seleccionar elementos por tipo o propiedades. Para más información, consulte Asistente para Filtros.



3. Pulse el botón derecho del ratón para confirmar su selección.
4. Pulse sobre Texto variable.
5. Seleccione la carpeta Estándar, Arquitectura, texto variable 6 DIN I/D.
6. Pulse en la superficie de trabajo para colocar el texto; utilice las herramientas de las opciones de entrada.


   En las opciones de entrada pulse

   • Horiz
     para situar la leyenda de manera horizontal
   • Vertic
     para situar la leyenda de manera vertical.
   • Ángulo
     para situar la leyenda con un ángulo.
   • Auto (no con Número de elemento constructivo)
     para colocar la leyenda de manera que refleje automáticamente la geometría del elemento seleccionado (importante para leyendas con textos variables).
   • Escala (no con Número de elemento constructivo)
     para cambiar el tamaño de la leyenda. Introduzca un nuevo factor en la línea de diálogo.
   • Continuar (no con Número de elemento constructivo)
     le permite saltar el elemento actual.
   • Ub. au (no con Acotación en altura)
     para asignar automáticamente leyendas a todos los elementos seleccionados. El punto inicial para el texto se coloca en el centro del elemento o, en el caso de las escaleras, en la parte inferior.
