Definir parámetros

Funciones: Forma de barra + Forma de malla

Puede introducir, seleccionar, calcular o adoptar valores de parámetros. Utilice los recuadros para definir parámetros opcionales.

Entrada

Puede ver qué recuadros son puramente recuadros de introducción de datos: la columna de la derecha no contiene iconos adicionales.

Selección

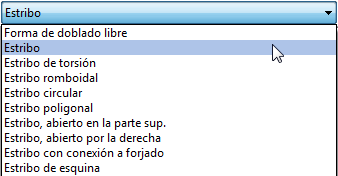

Pulse sobre para abrir un listado. Aunque puede introducir cualquier valor para algunos parámetros, los parámetros visualizados dependen de los valores del listado.
Puede seleccionar valores introduciendo un número entre 0 y 9 o la primera letra sin tener que abir el listado. Cuando, por ejemplo, el diámetro se define como 10, al introducir 1 se cambia a un diámetro de 12. Si vuelva a introducir 1, el diámetro se define como 14.

Al pulsar dos veces sobre un recuadro de datos se activa el valor más alto del listado.

Cálculo

Pulse sobre , para abrir un cuadro de diálogo donde podrá calcular la longitud de solape o de anclaje introduciendo los parámetros pertinentes.
También puede introducir el valor que desee. Cuando se introduce "?" como longitud, el valor se determina en función del segmento introducido.

Adoptar

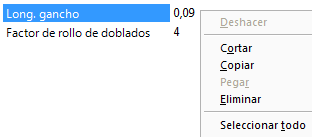

Puede utilizar el menú contextual para cortar, copiar, pegar y borrar valores seleccionados. Estas acciones también pueden deshacerse utilizando el menú contextual.

Valores no permitidos

Los valores no permitidos se resaltarán con color rojo.
