Ejemplos y explicaciones de los tipos de línea de acotación de pared individuales

Esta sección incluye información de la herramienta Acotación de paredes.

Leyenda

(A) Elemento de dirección
Pared seleccionada

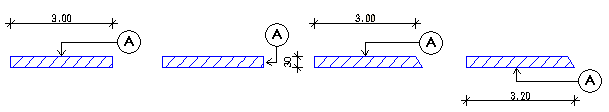

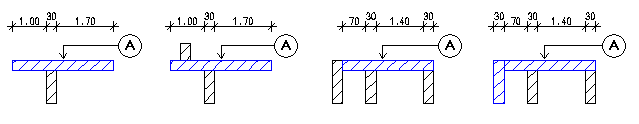

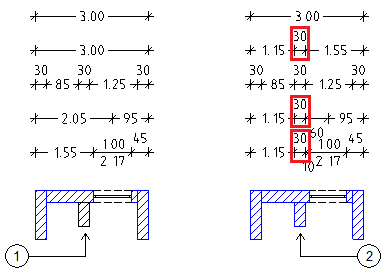

Acotaciones totales, acotaciones exteriores

Los puntos a acotar se determinan junto con el elemento de dirección

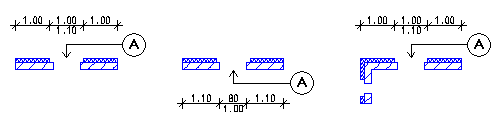

Cad. de acot. de locales

Los puntos a acotar se determinan junto con la línea opuesta a la dirección del elemento.

Nota: Cuando crea un bloque de acotación con acotaciones de local, puede que sea útil seleccionar muros exteriores. Allplan determina los puntos de referencia en los muros interiores de conexión de forma automática. Si selecciona muros interiores, los puntos de la línea de acotación de los muros interiores también se añadirán a las otras cadenas de acotación (dimensiones exteriores, dimensiones para huecos). Sin embargo, este efecto puede no ser deseado.

Cad. de acot. con altura de vanos

Se acotan los ejes y alturas de los huecos. Los puntos del hueco a acotar se determinan a través del elemento de dirección.

Nota: Con las acotaciones para huecos, solo se tienen en cuenta las puertas y las ventanas. Para incluir otro tipo de huecos, como juntas, nichos, etc., añádalos más tarde usando Agregar punto en línea de acotación en línea de acotación.
