Modificar muros exteriores, cálculo

Funciones: Modificar muros exteriores

Al modificar muros exteriores, hay que tener en cuenta las siguientes peculiaridades:

• El sistema elimina cualquier elemento del muro exterior proyectado fuera del contorno.

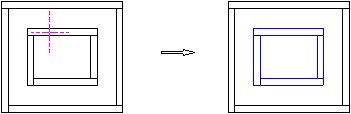

  Resultado de la modificación cuando el muro exterior está unido a otro muro.

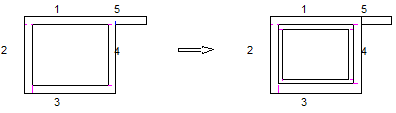

  Resultado de la modificación cuando un muro exterior se proyecta fuera del contorno.

• Por lo general, en todos los muros que pertenezcan a trazados de muro exterior se suprimirán los salientes.

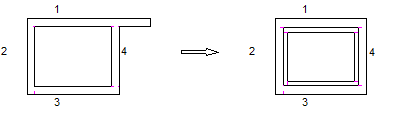

  Resultado de la modificación cuando un muro exterior se proyecta fuera del contorno.

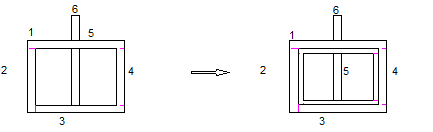

  Resultado cuando los muros exteriores e interiores se unen.

• El programa identifica el muro exterior como un conjunto de muros, aquellos que representen el límite exterior cerrado de todos los muros relacionados.

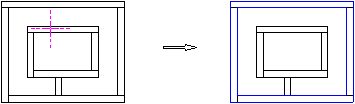

  Resultado de la búsqueda en muros perimetrales sin unir.



  Resultado de la búsqueda en muros perimetrales unidos.

• En la búsqueda se consideran los muros situados en el documento activo y los editables. Todos los muros modificados se situarán en el documento activo.
• La adopción de macros sólo permite una macro por vano.
• Sólo es posible adoptar un macro, cuando el nombre aparezca sólo una vez en todos los archivos de macro.
• El orden de la distribución de hojas del muro influye sobre el lugar de inserción de una macro en un vano, cuando éste sea dependiente del intradós.
