Bezugsebenen im Dialogfeld Höhenbezug, Details

Das Dialogfeld Höhenbezug wird beim Definieren der Höhenlage von Architektur-Flächen aufgerufen, z.B. Bodenflächen, Deckenflächen, Wegeflächen oder Pflanzflächen.

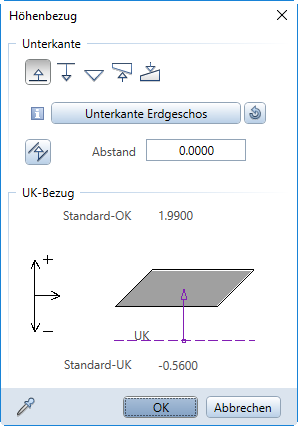

Dialogfeld Höhenbezug - Unterkante

Die Schaltfläche Auswahl Bezugsebene zeigt die Standardebene oder eine beliebige Bezugsebene aus dem aktiven Ebenenmodell oder Teilbild. Die gewählte Bezugsebene wirkt sich nur auf die Unterkante des modifizierten Objekts aus, wenn Bezug zur unteren Ebene aktiviert ist.

Hinweis: Bei Aktivierung von Bezug zur oberen Ebene gilt immer die obere Standardebene des Teilbildes.

In der Schaltfläche Auswahl Bezugsebene wird der Name der gewählten Bezugsebene eingeblendet.

• Ein Fragezeichen vor dem Namen der Bezugsebene (z.B. ? Dachboden - obere Ebene) bedeutet, dass die verwendete Bezugsebene nicht zum aktiven Ebenenmodell gehört (d.h. das Modell, das dem Dokument zugeordnet ist) und somit die Bauteilhöhe nicht beeinflusst. Je nach Einstellung wird die obere oder untere Standardebene verwendet.
• Ein Fragezeichen vor dem Text Nicht bekannt (z.B. ? Nicht bekannt) bedeutet, dass die zuvor gewählte Bezugsebene nicht mehr vorhanden ist (d.h. diese Bezugsebene wurde aus dem Ebenenmodell oder Dokument gelöscht) und somit die Bauteilhöhe nicht beeinflusst. Je nach Einstellung wird die obere oder untere Standardebene verwendet.

Die Bauteilhöhe richtet sich in erster Linie nach den zugewiesenen Ebenen oder Flächen. Wurde der Bauteilunterkante keine Ebene oder Fläche zugewiesen, richtet sich die Bauteilhöhe nach den Bezugsebenen mit der folgenden Priorität: freie Ebene, Dachebene, Standardebenen.

Hinweis: Im Tooltip der Schaltfläche Auswahl Bezugsebene wird die Strukturstufe der Bezugsebene im Ebenenmodell eingeblendet (Gebäude A > Erdgeschoss > Oberkante Erdgeschoss).

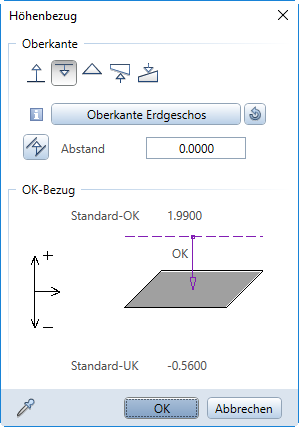

Dialogfeld Höhenbezug - Oberkante

Die Schaltfläche Auswahl Bezugsebene zeigt die Standardebene oder eine beliebige Bezugsebene aus dem aktiven Ebenenmodell oder Teilbild. Die gewählte Bezugsebene wirkt sich nur auf die Oberkante des modifizierten Objekts aus, wenn Bezug zur oberen Ebene aktiviert ist.

Hinweis: Bei Aktivierung von Bezug zur unteren Ebene gilt immer die untere Standardebene des Teilbildes.

In der Schaltfläche Auswahl Bezugsebene wird der Name der gewählten Bezugsebene eingeblendet.

• Ein Fragezeichen vor dem Namen der Bezugsebene (z.B. ? Dachboden - obere Ebene) bedeutet, dass die verwendete Bezugsebene nicht zum aktiven Ebenenmodell gehört (d.h. das Modell, das dem Dokument zugeordnet ist) und somit die Bauteilhöhe nicht beeinflusst. Je nach Einstellung wird die obere oder untere Standardebene verwendet.
• Ein Fragezeichen vor dem Text Nicht bekannt (z.B. ? Nicht bekannt) bedeutet, dass die zuvor gewählte Bezugsebene nicht mehr vorhanden ist (d.h. diese Bezugsebene wurde aus dem Ebenenmodell oder Dokument gelöscht) und somit die Bauteilhöhe nicht beeinflusst. Je nach Einstellung wird die obere oder untere Standardebene verwendet.

Die Bauteilhöhe richtet sich in erster Linie nach den zugewiesenen Ebenen oder Flächen. Wurde der Bauteiloberkante keine Ebene oder Fläche zugewiesen, richtet sich die Bauteilhöhe nach den Bezugsebenen mit der folgenden Priorität: freie Ebene, Dachebene, Standardebenen.

Hinweis: Im Tooltip der Schaltfläche Auswahl Bezugsebene wird die Strukturstufe der Bezugsebene im Ebenenmodell eingeblendet (Gebäude A > Erdgeschoss > Oberkante Erdgeschoss).
