Beschriftung einer Element(verbindung) als Lage

Funktion Beschriften

Mit Beschriften (Lage) beschriften Sie ein Element / Elementverbindung, das die Lage einer Achse darstellt. Beschriftet werden Station, Radius und evtl. Parameter einer Klothoide in den Bogenhauptpunkten.

So beschriften Sie eine Elementverbindung als Lage

1. Klicken Sie auf Beschriften (Aufruf).


   Rufen Sie Beschriften auf eine der folgenden Arten auf

   • Actionbar: Rolle Umgebung Aufgabe Landschaft Aufgabenbereich Lageplan

   • Menüleiste: Erzeugen Gelände Lageplan

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Lageplan

2. Klicken Sie in den Eingabeoptionen auf Lage.
3. Klicken Sie das Element / die Elementverbindung an.

Beispiel

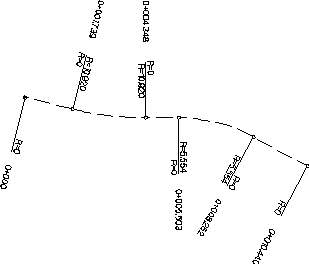

Beispiel: Beschriftung eines Elements/ Elementverbindung als Lage

Einzelelement

Elementverbindung

Hinweis: Bei Elementverbindungen entsprechen Symbolnummer und Beschriftungstyp den in Elementverbindung modifizieren eingestellten Werten.
