Palette "Rendern Optionen"

Hier legen Sie den Renderer fest. Sie können Sie zwischen Standard und Physikalisch wählen.

Der Physikalische Renderer kann manches besser und/oder schneller berechnen. Manche mit Standard auftretenden Probleme wie Moiré bei gekachelten Texturen treten beim Physikalischen Renderer nicht auf.

Die Ergebnisse können sich je nach Modell unterscheiden. Führen Sie deshalb am besten Probe-Renderings durch, um den geeigneten Renderer zu finden.

Sie können zwischen den Rendering-Methoden GI (Global Illumination) und Keine GI wählen. Bei GI können Sie die primäre und sekundäre Methode bestimmen.

GI {IR + IR}
Sowohl für die primäre als auch für die sekundäre Methode wird Irradiance Cache verwendet.
Diese Einstellung ist besonders für Innenansichten geeignet, die überwiegend durch künstliche Beleuchtung erhellt werden.
GI {IR + QMC}
Für die primäre Methode wird Irradiance Cache verwendet und für die sekundäre Methode Quasi Monte Carlo. Die Berechnung kann dadurch etwas länger dauern.
Diese Einstellung ist besonders für Außenansichten geeignet, die überwiegend durch natürliches Licht erhellt werden; zusätzliche künstliche Beleuchtung wird ebenfalls berücksichtigt.
GI {IR + Licht-Maps}
Für die primäre Methode wird Irradiance Cache verwendet und für die sekundäre Methode Licht-Maps.
Diese Rendering-Methode ist besonders für Szenen geeignet, in denen mehrere nahe an Wänden oder ähnlichen Objekten befindliche und parallel zu diesen strahlende Lichtquellen auf engem Raum angeordnet sind. Diese Konstellation kann bei anderen Rendering-Methoden zu unerwünschten Lichteffekten führen, wie z. B. zu unregelmäßig verteilten Lichtpunkten.

Beispiel für das Rendering-Ergebnis ohne und mit Licht-Maps:

Hinweis: Mit dieser Rendering-Methode erzeugte Renderings fallen i.d.R. etwas heller aus als bei anderen Rendering-Methoden.
Rendering-Ergebnis ohne Licht-Mapping (links) und mit mittlerer Licht-Maps Qualität (rechts).
GI {IR Legacy}, GI {IR Legacy+ QMC}
Diese Einstellungen entsprechen den Rendermodi GI {IR + IR} und GI {IR + QMC}. Hier wird jedoch der Irradiance Cache der Versionen Allplan 2017 und früher genutzt.
Verwenden Sie diese Rendermodi, wenn Sie Projekte aus früheren Versionen weiter bearbeiten, damit die Renderergebnisse zu den bestehenden passen.
Keine GI
Rendermodus ohne Global Illumination, besonders geeignet für schnelle Probe-Renderings.
Rendern ohne Global Illumination liefert in erheblich kürzerer Zeit ein Ergebnis. Glanzlichter und die harten Konturen von Schatten sind gut zu erkennen. Lichter, Farben, Farb- und Schattenverläufe können nicht beurteilt werden.

Tipp: Da mit GI {IR + QMC} Schatten präziser berechnet werden, kann es in bestimmten Fällen von Vorteil sein, auch Innenansichten mit dieser Methode zu rendern; in diesem Fall kann die Berechnung länger dauern.
Dabei vereinzelt auftretende Bildverzerrungen können ggf. mit einer höheren Qualität (vgl. unter Qualität die Option Voreinstellung) in Kombination mit einer Optimierung für Innenansichten (vgl. Option Optimieren für) kompensiert werden.

Das "Ambient Occlusion"-Verfahren ist eine in Ergänzung zur Rendering-Methode "Global Illumination" einsetzbare Shading-Technik, über die Sie eine realitätsnahe Verschattung der Szenerie bei möglichst kurzen Rechenzeiten erzielen. Ein weiterer Vorteil dieses Verfahrens liegt in der Verbesserung der Detailwirkung, indem Kanten und Ecken zusätzlich verschattet werden.

Ambient Occlusion wird z. B. verwendet, um die Lichtverhältnisse bei bewölktem Himmel ohne direkte Sonneneinstrahlung zu simulieren; das Verfahren ist für Innenraum- wie auch für Außenperspektiven gleichermaßen geeignet.

Wenn Sie diese Option aktivieren, können Sie auf der Palette Erweiterte Einstellungen unter AO Parameter weitere Parameter einstellen.

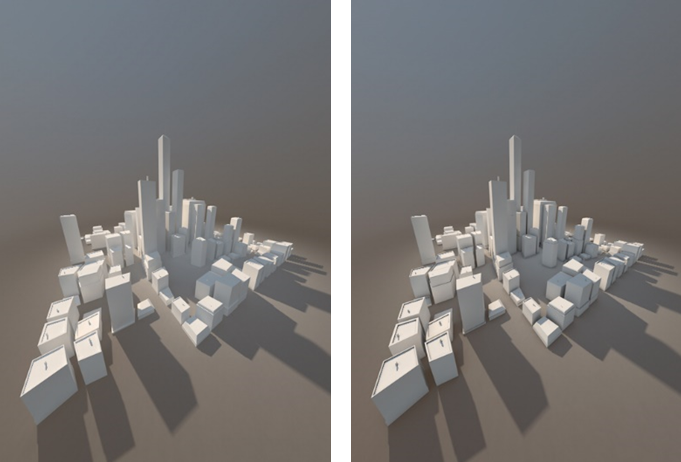

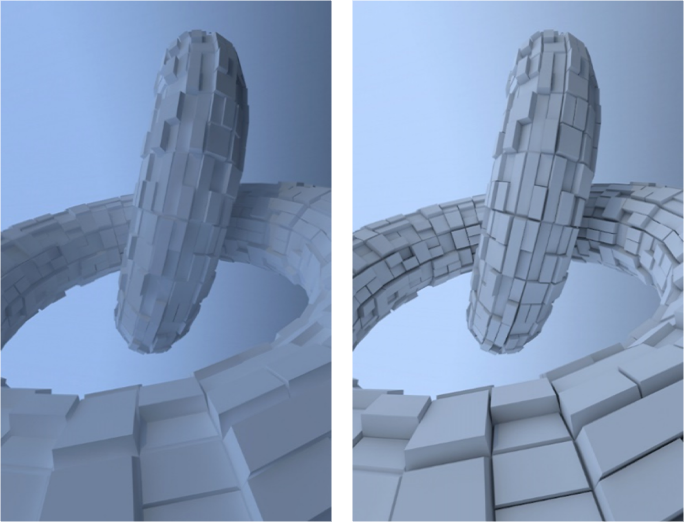

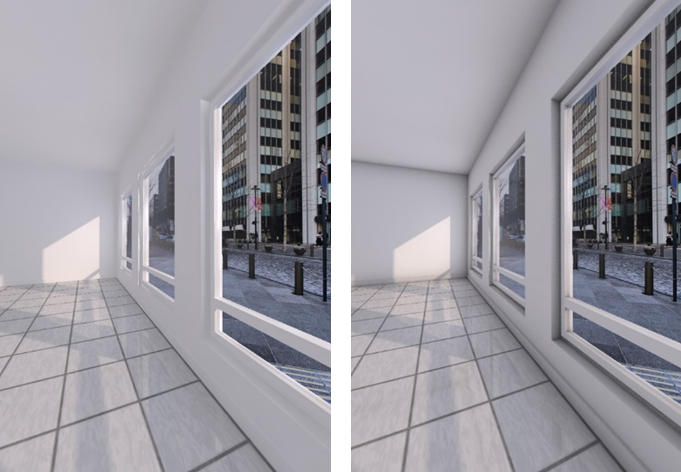

Rendering-Ergebnis jeweils ohne (links) und mit (rechts) Anwendung des "Ambient Occlusion"-Verfahrens.

In der Palette Optionen können Sie bestimmen, welche optischen Effekte und Oberflächenelemente Eingang in die Berechnung finden sollen.

Bei aktivierter Option wird die virtuelle Grundebene beim Rendering berücksichtigt, bei deaktivierter Option nicht.

Optimiert die Berechnung je nach Einstellung für Außen- (überwiegend natürliches Licht) oder Innenansichten (überwiegend künstliches Licht, schwierige Lichtverhältnisse mit indirekt beleuchteten Flächen).

Die hier gewählte Einstellung wird direkt beeinflusst durch die Einstellung der Option Qualität des Testlaufs unter Irradiance cache (vgl. Palette Erweiterte Einstellungen ).

Steuert den Gamma-Wert und damit die Helligkeit der Gesamtszenerie im Rendering-Ergebnis.

Dunkel erscheinende Rendering-Ergebnisse, z. B. bedingt durch niedrige Werte für die Strahltiefe (vgl. Palette Erweiterte Einstellungen ), lassen sich damit global aufhellen, überbelichtete Rendering-Ergebnisse abdunkeln.

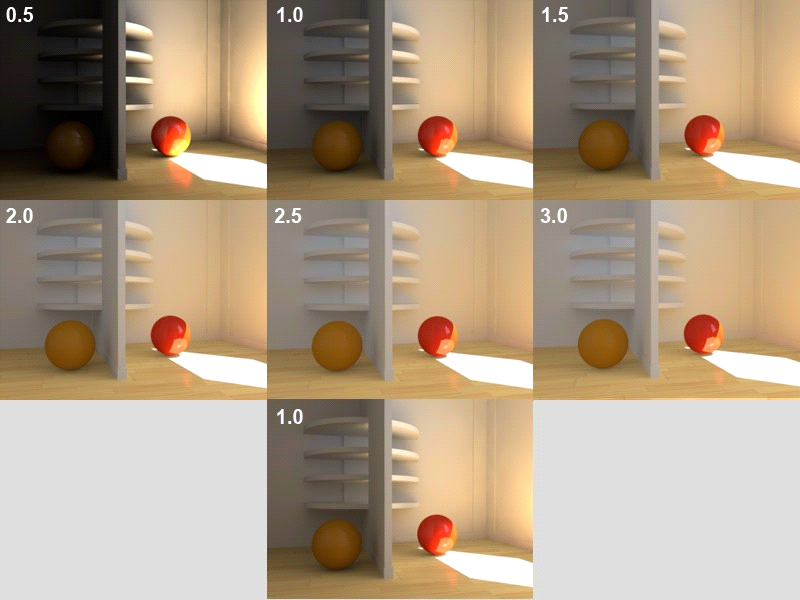

Die Bilder 1-6 zeigen die Unterschiede im Rendering-Ergebnis bei verschiedenen Werten für die Globale Helligkeit (= den Gamma-Wert) bei konstanter Strahltiefe = 3.

Zum Vergleich in der untersten Zeile das Rendering-Ergebnis für eine Globale Helligkeit = 1 und eine Strahltiefe = 8.

Auswahl einer der vordefinierten Qualitätsstufen für das gerenderte Ziel-Pixelbild (je höher die gewählte Qualitätsstufe, desto länger die Rechenzeit).

Unter Erweiterte Einstellungen können die für die einzelnen Qualitätsstufen festgelegten Einstellungen benutzerdefiniert verändert werden.

Definition erweiterter Rendering-Einstellungen über die Palette Erweiterte Einstellungen , mit denen Sie die Qualität des gerenderten Ziel-Pixelbildes individuell steuern können.

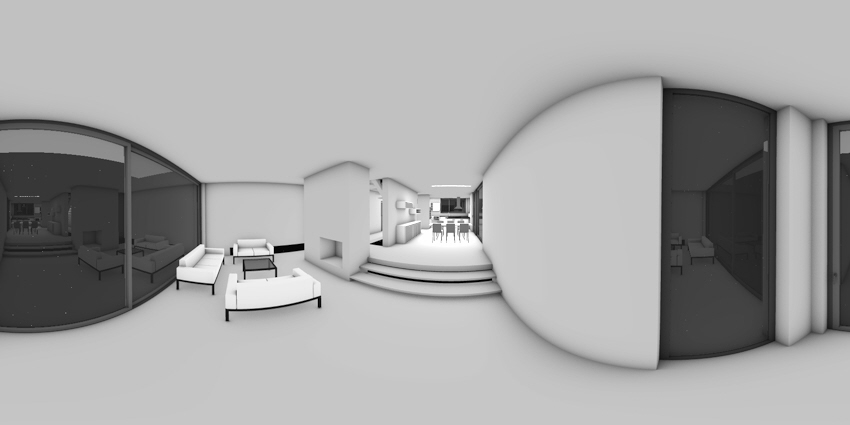

Rendering von sphärischen Panoramabildern, aus denen wiederum mit geeigneten Werkzeugen 360°-Ansichten und Kugelpanoramen erzeugt werden können (siehe "360°-Ansichten erstellen").

Wichtig!
Damit sphärische Panoramabilder in Kugelpanoramen korrekt dargestellt werden können, muss für die Bildauflösung ein Verhältnis von 2:1 (z. B. 4.000 x 2.000 Pixel) gewählt, unter Modus die Option Breitengrad-Längengrad eingestellt und das Rendering-Ergebnis im JPG- oder TIF-Format gespeichert werden.

Quader (Kreuz)
Das Rendering wird als Abwicklung eines Quaders erzeugt. Für die perspektivische Darstellung wird die 2-Punkt-Perspektive verwendet. Diese Einstellung ist nur dann sinnvoll, wenn ein horizontales 360°-Panorama (Zylinderpanorama mit max. Blickwinkel 360° x 100°) erzeugt werden soll.
