Extruder une face 3D

Esquisse 3D

Cette fonction permet de créer des volumes supplémentaires sur une face existante d’un volume 3D. Vous dessinez d’abord un contour fermé, puis vous lui affectez une hauteur positive (si vous voulez ajouter le nouveau volume au premier), ou une hauteur négative (si vous voulez retrancher le nouveau volume du premier).

Pour extruder une face 3D

1. Maintenez la touche ALT enfoncée et cliquez dans la zone graphique à l’aide du bouton gauche de la souris.
2. Choisissez le mode Extruder une face 3D.
3. Esquissez la surface de base du nouveau volume sur une face existante d’un volume 3D.
4. Procédez de la manière suivante :
   • Pour créer une surface de base quelconque, maintenez la touche ALT enfoncée et dessinez le contour de la surface à l’aide de la souris.
     Le contour s’affiche en vert clair.
   • Pour créer une surface de base parallèle aux axes ou circulaire, maintenez enfoncées les touches ALT et CTRL, et dessinez le contour de la surface à l’aide de la souris.
     Le contour s’affiche en bleu foncé.

     Relâchez la touche ALT (et la touche CTRL), et définissez la hauteur du volume (perpendiculairement à la surface de base) dans le sens positif ou négatif en la saisissant dans la ligne de dialogue ou en cliquant à l’aide de la souris.

     Un nouveau volume est créé sur la face du volume 3D ; selon la hauteur entrée, le nouveau volume vient s’ajouter au volume existant ou en est retranché.

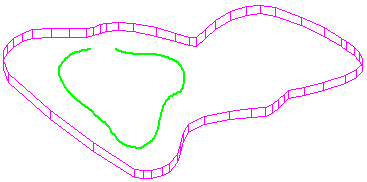

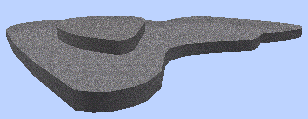

     Exemple : extruder une face 3D



     -->
